旋转分度台

旋转分度台将均匀的输入运动转换成节拍式输出运动，因此也称为分度台或囚形分度台。由于采用旋转运动，因此旋转分度

台也称为旋转工作台。在Festo，旋转分度台是承载能力、成本效益和精确性的代名词。气动旋转分度台 DHTG 运行噪音极

低，加速安全平稳-这些特性非常适合处理敏感物品。

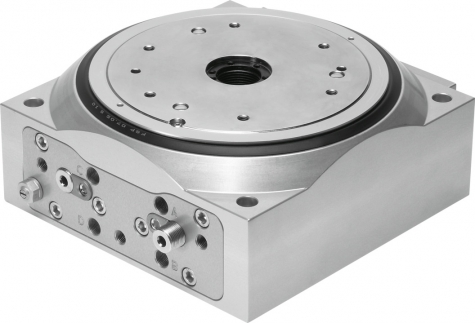

旋转分度台 DHTG

气动旋转分度台 DHTG 是专门针对半自动机器、装配缓冲器、回转任务和分拣应用设计出的产品。它不但具有精确、经济、

承载能力高等特点，还在结构紧凑和人性化设计方面树立了标杆。DHTG可在逆时针和顺时针旋转之间轻松切换，随后还可

切换为往复运行、灵活运行或其他分度。DHTG采用正弦加速方式，安全且平稳，而且运行噪音小。为避免旋转分度台在调

整运行中或缓冲器发生故障后，由于巨大的转动惯量发生损毁，我们为140和220 规格的产品配备了过载保护装置。

其他亮点包括单侧轻松操作、集成式过载保护，以及根据即插即用原则轻松、快速安装等。

旋转分度台DHTG

旋转分度台 DHTG-技术详情

特征

·可在逆时针和顺时针旋转之间切换(出厂设置为顺时针旋转)

·可通过套件实现灵活运行(无需改装即可切换为顺时针运行、逆时针运行和往复运行)

.固定中心件和通孔

分度/分度转换

·后期可通过转换进行改动

探测

·集成在外壳中的电感式传感器

阻尼装置

可通过减振器调节螺栓调节终端阻尼装置，过载保护

·确保在旋转过程中，如果有过大的切向力作用在工作台上，工作台发生偏移-仅限140 和 220两种规格

安装

·外壳顶部通孔

·外壳底部定心孔

附件

·工作台台面毛坯

转接件，用于旋转分配器GF用于 Festo导轨

圆盘外径上的可调节环形轴承

通过集成式拧入节流阀对驱动活塞进行节流

旋转分度台 DHTG

分度台可选择分度、可逆旋转方向和拖链。

用于摆动或分离任务

坚固耐用的机械机构

简单的规划和调试

转盘直径:65、90、140、220mm

自由旋转方向控制

可维修性经过简化，生命周期得以延长，从而实现可持续性
