活塞杆气缸

Festo 活塞杆气缸是执行直线运动的气动驱动器。有囚形气缸、型材气缸、紧凑型气缸、短行程气缸、扁平型气缸、小型气

缸、旋入式或不锈钢气缸;此外，根据缸径，可以在6 bar时提供高达50kN的推力。符合 ATEX 指令的特定型号也适用于有

潜在爆炸危险的工作环境，或者由耐腐蚀不锈钢制成，因而特别易于清洁。

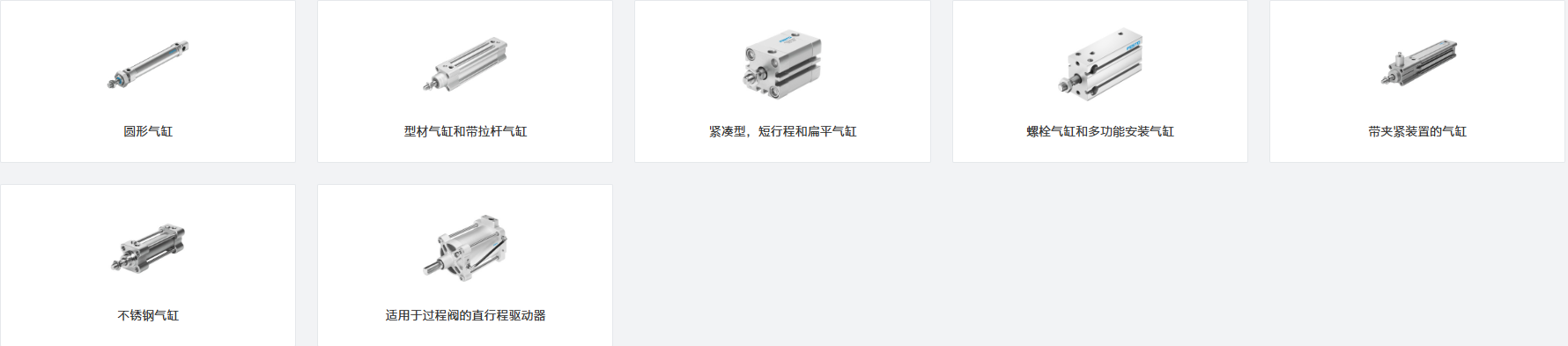

您可以在我们的类别中找到更多产品:气缸

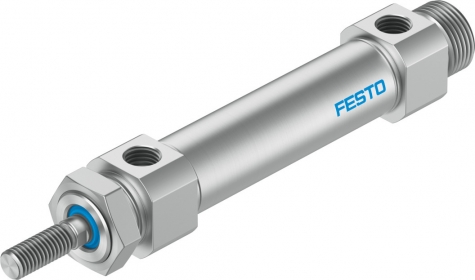

圆形气缸

由于采用圆形设计，圆形气缸甚至可以安装在狭小的空间内。所有圆形气缸的共同点是工作性能优异，使用寿命长，安装快

捷方便。活塞杆气缸既可作为双作用和单作用驱动器，也是符合ISO 6432标准的气缸。

圆形气缸

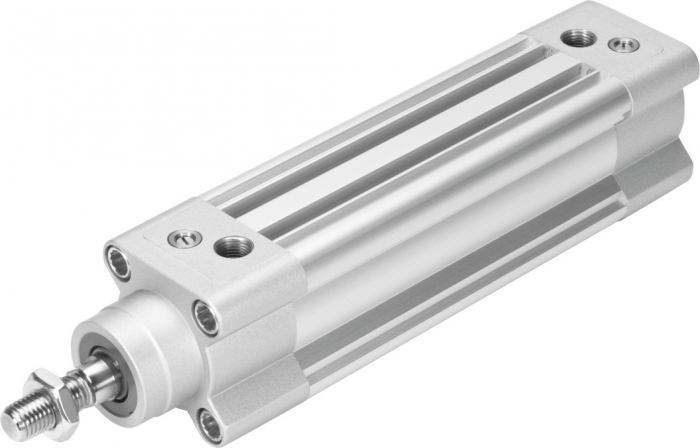

型材气缸和拉杆式气缸

型材气缸和拉杆式气缸具有相同的安装接口和相同的技术数据，并且两者的尺寸都符合ISO 15552标准。然而，这些无杆气

缸的不同之处主要体现在气缸传感器的安装方式上:气缸传感器牢固地插入型材管的槽中，而在带有拉杆的气缸上，气缸传

感器使用单独的安装组件连接到拉杆上。

型材气缸和带拉杆气缸

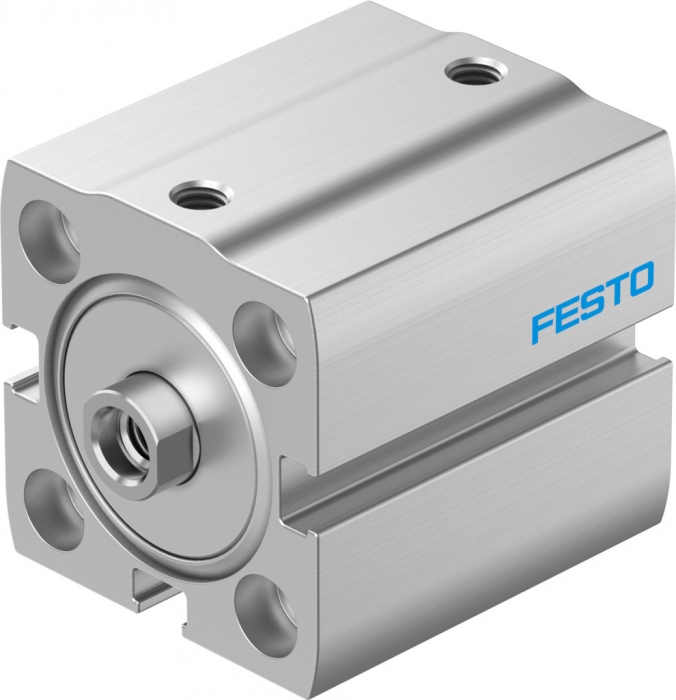

紧凑型，短行程和扁平气缸

紧凑型气缸是相对于工作行程来说安装长度非常紧凑的气缸。它们通常用于空间极其有限且横向负载要求较低的情况。紧凑

型气缸属于直接安装气缸组，通常无需任何特定安装附件即可安装。短行程气缸的最小行程为2.5 mm。顾名思义，扁平型气

缸的特点是采用特别扁平的设计，采用抗扭转的椭圆形活塞。

紧凑型，短行程和扁平气缸

多位置和插装式气缸

多位置气缸是一种只需几个螺丝而无需借助其它附件(螺钉除外)就能直接从多个方位进行安装的气缸。插装式气缸可以通

过螺纹孔直接安装在系统中，并且可以作为单作用气缸工作。无需单独的附件即可安装这些活塞杆气缸和连接气源。因此布

局非常节省空间。

螺栓气缸和多功能安装气缸

带夹紧装置的气缸

这些是活塞杆气缸，带有用于夹紧活塞杆的附加夹紧单元。当工作压力低于最小值时，摩擦夹紧机构会激活，并且根据类

型，可能有间隙或没有间隙。带有夹紧机构的气缸用于静态夹持。动态制动和安全相关控制系统的使用需要具有相关测试证

书的刹车。

带夹紧装置的气缸

不锈钢气缸

不锈钢气缸的特点是即使在腐蚀性环境中也具有耐腐蚀性。这尤其要归功于这款气缸使用的优质不锈钢1.4301和1.4401。

已经过实践检验的高合金不锈钢类型可避免清洁剂和消毒剂可能造成的化学应力和损坏。

不锈钢气缸

活塞杆气缸的工作模式

活塞杆气缸总是有一个带有驱动活塞的活塞杆，其运动由压缩空气控制。施加到活塞上的能量然后通过活塞杆传递到要移动

的部件上。带活塞杆的气缸有双作用和单作用活塞杆气缸。

带活塞杆的单作用气缸只有一个气源口。通过气源口向气缸供应压缩空气，使活塞沿一个方向移动。当气缸再次释放空气

时，活塞在弹簧作用下返回至初始位置。

另一方面，双作用气缸有两个气源口，仅采用压缩空气驱动。当压缩空气供应到任一气源口时，它会导致气缸伸出和缩回。
