摆动气缸

Festo 的摆动气缸可实现旋转角度高达270°的旋转运动。叶片式摆动气缸和齿轮齿条式摆动气缸通常都能实现最高精度，同

时还能提供出色的性能和强大的多功能性。因此，我们的气缸广泛应用于各行各业的工厂自动化。

您可以在我们的类别中找到更多产品:气缸

我们紧凑型摆动气缸的显著特点包括安装在狭小的空间、高许用转动惯量和感测选项。根据ATEX指令，特定型号还可提供

带附加功能的模块化结构派生型，或者适用于潜在爆炸性环境。

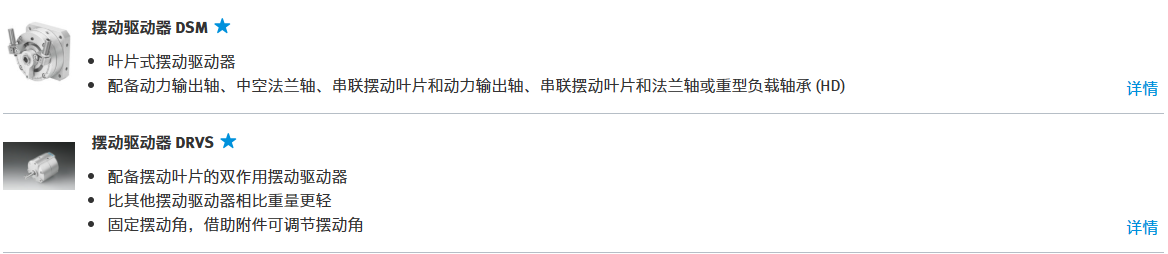

叶片式摆动气缸

Festo 叶片式摆动气缸是紧凑而经济的驱动器，有两个系列可选:DRVS系列由经过优化的叶片式摆动气缸组成，其重量特别

轻且结构特别紧凑。摆角可以是固定的，也可以借助可选附件进行调整。DSM系列提供了许多可选功能，包括特别强大的高

能液压缓冲。DSM摆动气缸的摆角在整个摆动范围内可以无限调节，并且由于固定的金属挡块而提供高精度。

叶片式摆动气缸

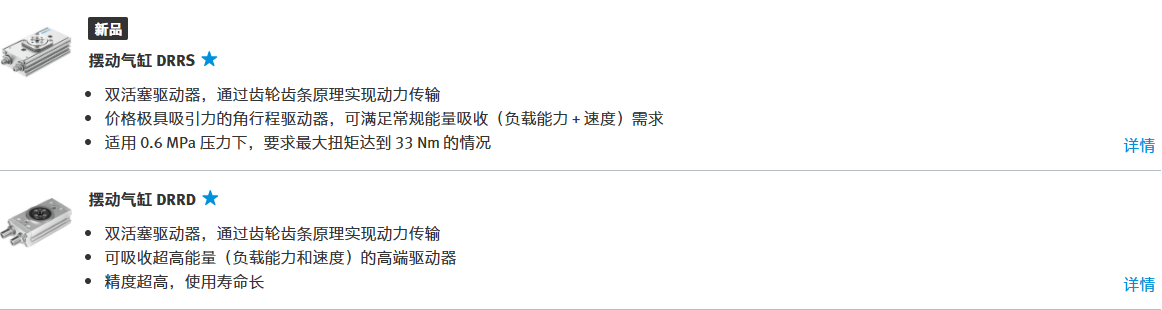

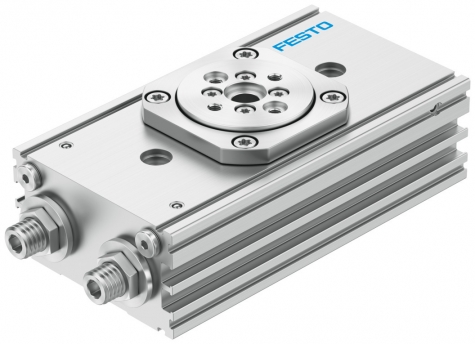

齿轮齿条式摆动气缸

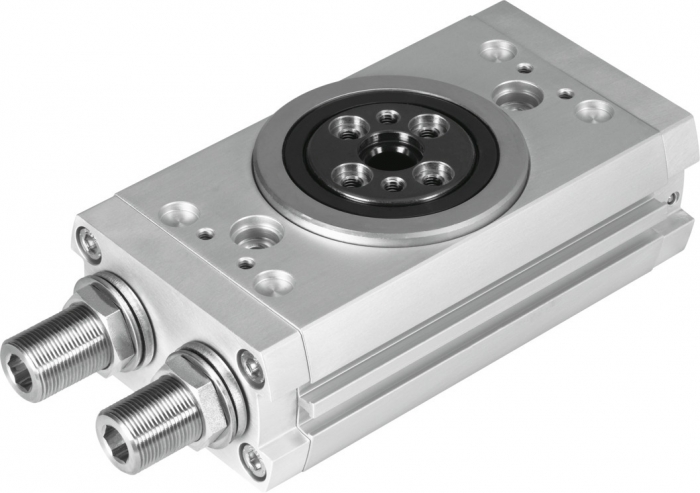

我们基于齿轮齿条原理运行的摆动气缸拥有非常高的终端位置精度、轴承最大负载能力、非常好输出轴的轴向跳动以及强大

的缓冲功能带来的高转动惯量。DRRD系列提供了许多可选功能，简化了抓取和装配技术的使用:中心定位模块、能量贯穿

进给等。通过可变安装选项，双活塞驱动器与其他 Festo驱动器和抓手完美结合。

摆动气缸，带齿轮齿条

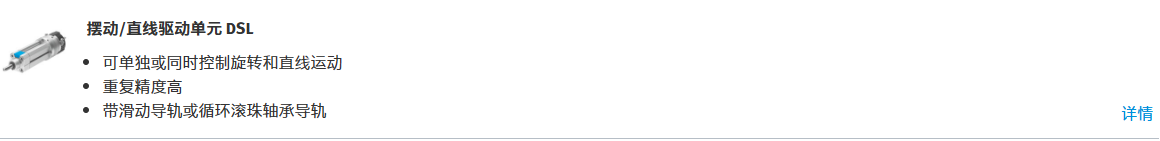

无杆气缸与摆动气缸的组合

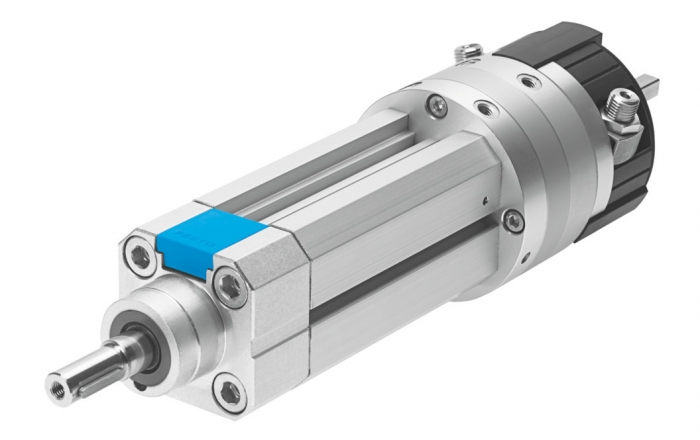

Festo 摆动/直线驱动单元DSL是紧凑型叶片式摆动气缸与直线气缸的组合。它们提供高重复精度，而这得益于带有固定挡块

的缓冲元件。摆角可以无限精确地设定。只需简单的滑动轴承导轨或精确的循环滚珠轴承导轨便可实现高达270°的摆角和

高达200 mm的直线行程。

摆动/无杆气缸
