无杆气缸

无杆气缸是气动驱动器，顾名思义，它不带活塞杆。但即使没有活塞杆，它们也能进行直线运动，因此也被称为直线驱动

器。无杆气缸适用于安装长度较短、需要尽可能稳定地吸收力的应用。此外，它们还可实现最长8.5m的移动行程，这是带

活塞杆的标准气缸所无法做到的。

什么是无杆气缸?

无杆气缸属于借助压缩空气运行的气缸组别。它们被广泛用于各种气动应用，例如输送、驱动或搬运技术。机械耦合气缸的

一个特点是，动力是通过活塞上的侧向连接来传递的。为此需要在型材桐上开一个槽。而在磁耦合气缸上，则是借助于磁场

通过封闭的型材管来传递动力。对于这两种款型，所需的安装长度都比类似的活塞杆气缸短得多。

无杆气缸的优势

无杆气缸的主要优点是移动行程较长，结构较短，因此应用特别灵活。所以当空间有限时，无杆气缸就是理想之选。由于机

械连接式无杆气缸在不同侧面上均有现有的安装槽，因此模块化组件，如制动器或传感器，可以直接安装在气缸本身上。除

了安装灵活，无杆气缸内部和外部均有密封条，可确保良好的密封性能。由此可实现不受限制的长行程。

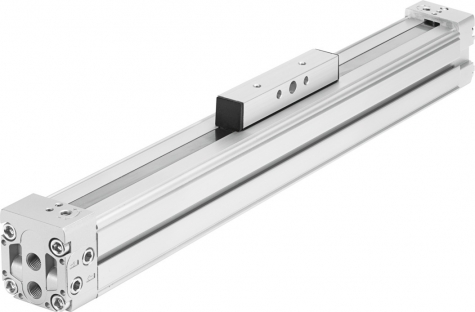

机械耦合气缸

机械耦合气缸是无杆直线气缸，其滑台通过与活塞的机械耦合进行移动。在这种结构中，气动空间沿纵向打开，由活塞前方

或后方的弹性密封带密封在外部。这些直线气缸特别适用于下列情况:活塞杆气缸需要太多的安装空间，或所需行程长度大

于活塞杆气缸的行程长度。

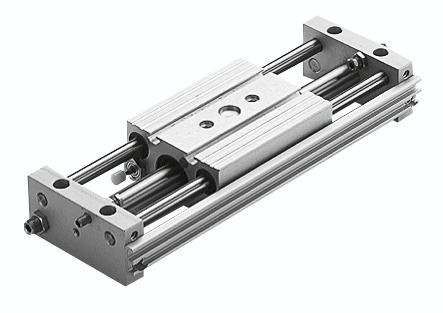

磁耦合气缸

磁耦合气缸是无杆直线气缸，其滑台通过与活塞的磁耦合进行移动。在这种结构中，气动空间闭合且保持气密式密封。这些

直线气缸特别适用于下列情况:活塞杆气缸需要太多的安装空间，或所需行程长度大于活塞杆气缸的行程长度。
