产品

产品名称:	IKO 直線導軌 U 系列
产品品牌:	IKO
型号:	LWUL25C2R245BT1H
型号:	LWUL25C2R210BT1H
型号:	LWUL25C2R175BT1H
型号:	LWUL25C2R140B

产品描述

直線導軌

LWU

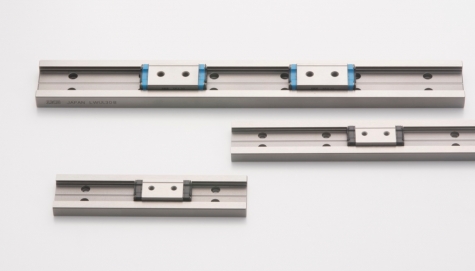

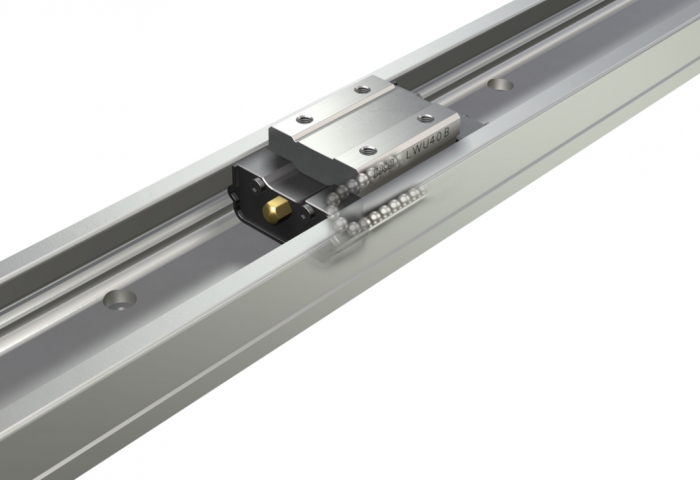

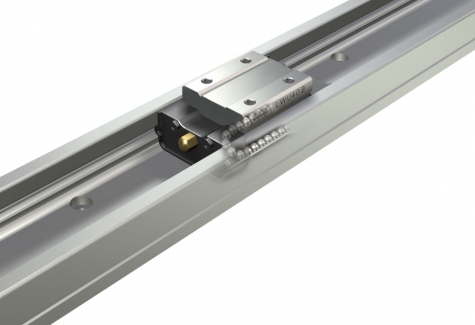

IKO 直線導軌 U 是軌道設置在 U 字形截面的滑軌內側，滑塊配置在軌道內側的直線導軌裝置。由於採用了 U 字形滑軌，大大提高了抗滑軌力矩及扭曲的剛性。因此除了按照傳統在滑軌上固定安裝基座外，還可以通過單側提升或兩端支撐的方式使用滑軌，也可以作為機械、裝置的結構件使用。

MUL

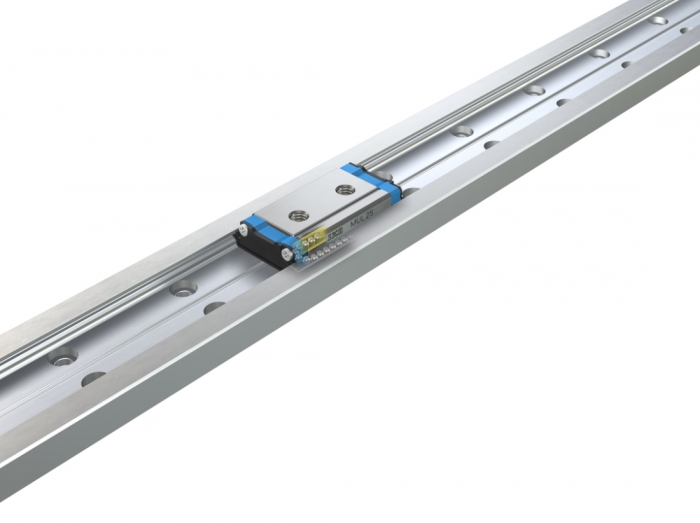

輕量、小型系列的直線導軌 U 內置 C-Lube 自潤滑零件，因此外形尺寸不變，輕量而且緊湊。C-Lube 自潤滑直線導軌 UL 以滑軌截面為 U 字形的直線導軌 U 系列為基礎，內置潤滑零件 C-Lube 自潤滑零件，是實現了長期免維護的產品。

不鏽鋼製

還備有耐腐蝕性優異的不鏽鋼製產品，最適合在無塵室內使用的醫療設備、各種磁盤的讀取裝置及半導體製造裝置等。

U字形滑軌

採用全新思維的 U 字形滑軌，大大提高了抗力矩及抗扭曲的剛性。滑軌可以單側提升或兩端支撐使用，也可以作為機械設備的結構件使用，安裝方法更自由。

高精度、高剛性

由於採用滑塊上配置的 2 列大口徑鋼球與軌道 4 點接觸的結構，即使用於方向及大小會變動的負荷及複合負荷作用的用途，仍能獲得穩定的高精度和高剛性。

截面低、小巧緊湊

大大降低了滑塊與滑軌的截面高度，結構緊湊，因此驅動機構等外圍設備的設計自由度大大提高，有利於機械設備的小型化、輕量化。

滾珠固定

滑塊中裝有鋼球保持架，即使將滑塊從滑軌上卸下，鋼球也不會脫落，從而便於操作。

可根據用途進行追加加工

可以對滑軌進行追加加工，因此可以將驅動機構等外圍設備直接固定在滑軌上。

型号	系列	滑块 kg	滑轨 kg/m	装配尺寸 H	装配尺寸 H1	装配尺寸 N
LWUL25C2R245BT1H	直线导轨 U 系列	0.013	0.87	9	19.4	-
LWUL25C2R210BT1H	直线导轨 U 系列	0.013	0.87	9	19.4	-
LWUL25C2R175BT1H	直线导轨 U 系列	0.013	0.87	9	19.4	-
LWUL25C2R140B	直线导轨 U 系列	0.013	0.87	9	19.4	-
LWUL25C2R105B	直线导轨 U 系列	0.013	0.87	9	19.4	-
LWU130C2R1200	直线导轨 U 系列	4.49	33.0	72	109	-
LWU130C2R1050T1H	直线导轨 U 系列	4.49	33.0	72	109	-
LWU130C2R900	直线导轨 U 系列	4.49	33.0	72	109	-
LWU130C2R750	直线导轨 U 系列	4.49	33.0	72	109	-
LWU130C2R600T1H	直线导轨 U 系列	4.49	33.0	72	109	-
LWU130C2R450T1H	直线导轨 U 系列	4.49	33.0	72	109	-
LWU100C2R1200T1H	直线导轨 U 系列	2.20	21.5	58	82	-
LWU100C2R1050T1H	直线导轨 U 系列	2.20	21.5	58	82	-
LWU100C2R900	直线导轨 U 系列	2.20	21.5	58	82	-
LWU100C2R750T1H	直线导轨 U 系列	2.20	21.5	58	82	-
LWU100C2R600T1H	直线导轨 U 系列	2.20	21.5	58	82	-
LWU100C2R450	直线导轨 U 系列	2.20	21.5	58	82	-
LWU86C2R800	直线导轨 U 系列	1.32	14.1	48	71	-
LWU86C2R700	直线导轨 U 系列	1.32	14.1	48	71	-
LWU86C2R600	直线导轨 U 系列	1.32	14.1	48	71	-
LWU86C2R500T1H	直线导轨 U 系列	1.32	14.1	48	71	-
LWU86C2R400	直线导轨 U 系列	1.32	14.1	48	71	-
LWU86C2R300	直线导轨 U 系列	1.32	14.1	48	71	-
LWU86C2R800B	直线导轨 U 系列	1.32	14.1	48	71	-
LWU86C2R700BT1H	直线导轨 U 系列	1.32	14.1	48	71	-
LWU86C2R600BT1H	直线导轨 U 系列	1.32	14.1	48	71	-
LWU86C2R500BT1H	直线导轨 U 系列	1.32	14.1	48	71	-
LWU86C2R400B	直线导轨 U 系列	1.32	14.1	48	71	-
LWU86C2R300BT1H	直线导轨 U 系列	1.32	14.1	48	71	-
LWU60C2R800T1H	直线导轨 U 系列	0.40	6.69	35	49	-
