产品详情
| 产品名称: | IKO 圓柱滾子直線導軌超級X系列 |
|---|---|
| 产品品牌: | IKO |
| 型号: | LRXDG65C2R1500T1UPS2 |
| 型号: | LRXD65C2R1950T2UP |
| 型号: | LRXDC65C2R1950T1P |
| 型号: | LRXDG55C2R1920T1PS2 |
产品描述
直線導軌

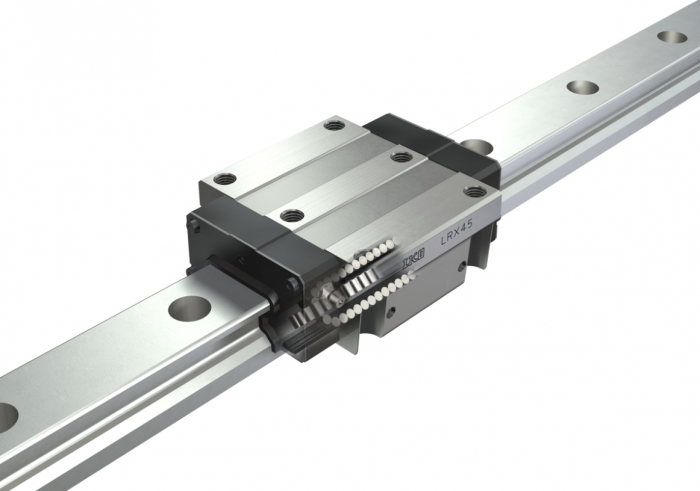

LRX
IKO 圓柱滾子直線導軌超級 X 在高剛性外殼上均衡地並列排列了 4 排圓柱滾子，實現了順暢行駛和高可靠性，以及穩定的高精度和高剛性，是高性能的滾子型直線導軌。在承受重負荷和變動負荷時彈性位移量也比較小，運行穩定、適用於存在振動和衝擊的部位。而且性能和尺寸種類豐富，可根據用途選擇合適的型號。

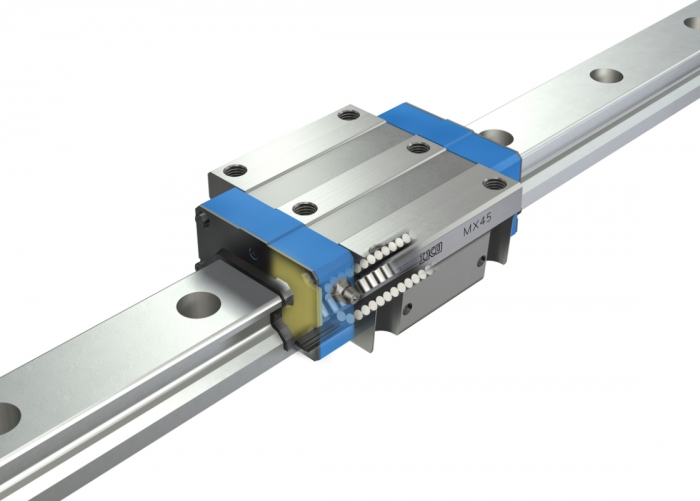

MX
機床、半導體及液晶相關製造裝置等用途對高負荷能力和行走精度提出了要求，C-Lube 自潤滑圓柱滾子直線導軌超級 X 以已經大量應用於這些設備的圓柱滾子直線導軌超級 X 為基礎，內置潤滑零件 C-Lube 自潤滑零件，實現了長期免維護，可以通過減少裝置的加油機構降低整個系統的成本，並通過減少加油工時降低運行成本。

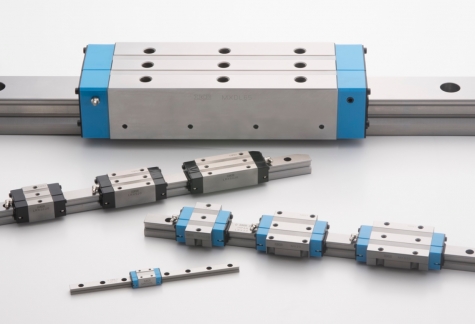

滑塊長度選擇
備有截面尺寸相同，但滑塊長度不同的短型、標準型、加長型、超長型四種，可根據用途適當選擇。
法蘭型和滑塊型
滑塊的形狀有上側、下側均能安裝的法蘭型，以及寬度窄的滑塊型。
尺寸與滾珠型互換
安裝尺寸與滾珠型的直線導軌 H 系列相同。因此，能輕鬆進行機械和設備的規格變更。
不鏽鋼製
還備有耐腐蝕性優異的不鏽鋼製產品，最適合在無塵室內使用的醫療設備、各種磁盤的讀取裝置及半導體製造裝置等。
自由組合
備有能夠自由組合的產品。由於滑塊和滑軌是分別進行尺寸管理的，因此各自均可自由增加或更換。

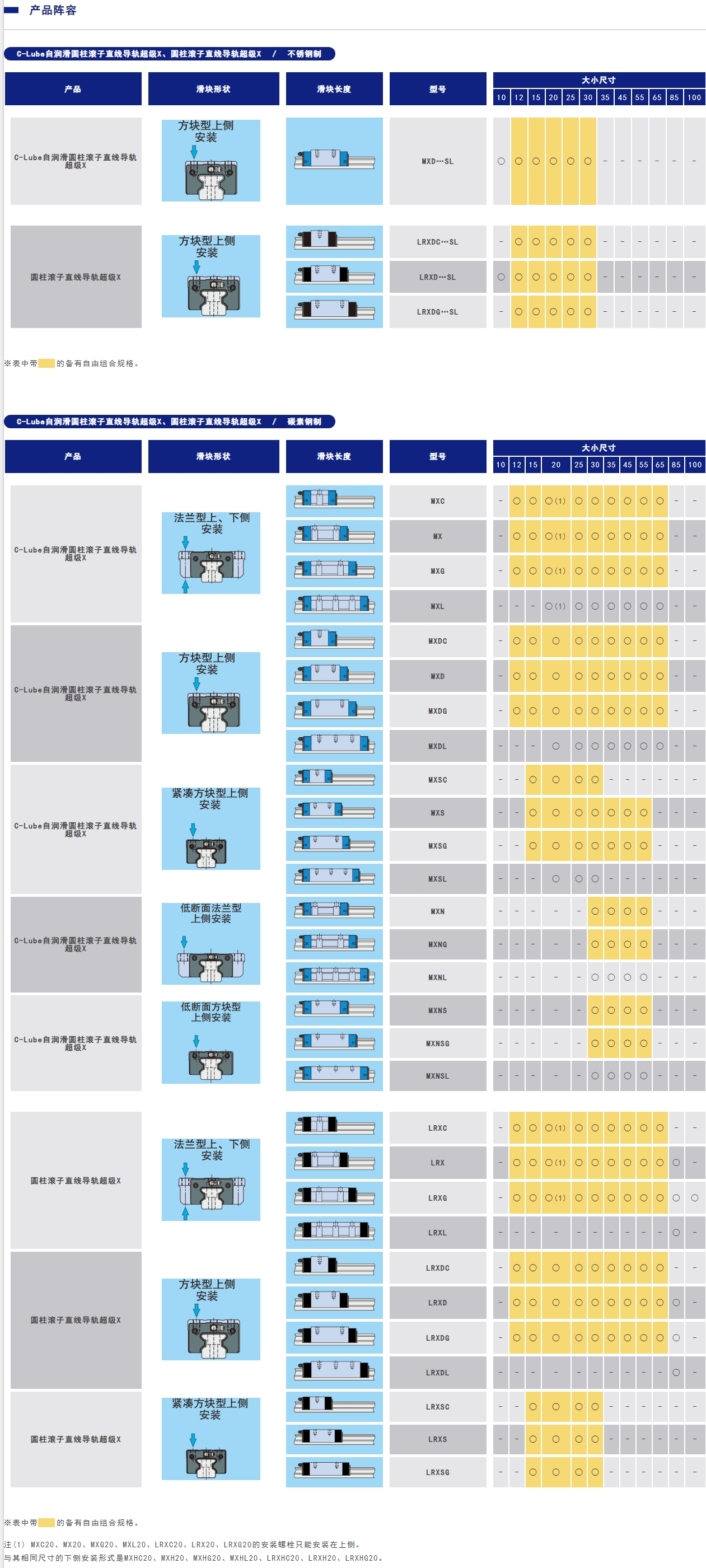

型号 | 系列 | 滑块 kg | 滑轨 kg/m | 装配尺寸 H | 装配尺寸 H1 | 装配尺寸 N |
LRXDG65C2R1950T2SP | 直线导轨 X 系列 | 12.1 | 22.6 | 90 | 12 | 31.5 |
LRXDG65C2R1500T1UPS2 | 直线导轨 X 系列 | 12.1 | 22.6 | 90 | 12 | 31.5 |
LRXD65C2R3000H | 直线导轨 X 系列 | 8.7 | 22.6 | 90 | 12 | 31.5 |
LRXD65C2R1950T2UP | 直线导轨 X 系列 | 8.7 | 22.6 | 90 | 12 | 31.5 |
LRXD65C2R1500T3UPS2 | 直线导轨 X 系列 | 8.7 | 22.6 | 90 | 12 | 31.5 |
LRXDC65C2R3000T2H | 直线导轨 X 系列 | 5.52 | 22.6 | 90 | 12 | 31.5 |
LRXDC65C2R1950T1P | 直线导轨 X 系列 | 5.52 | 22.6 | 90 | 12 | 31.5 |
LRXDC65C2R1500P | 直线导轨 X 系列 | 5.52 | 22.6 | 90 | 12 | 31.5 |
LRXDG55C2R3000P | 直线导轨 X 系列 | 7.06 | 14.1 | 80 | 9 | 23.5 |
LRXDG55C2R1920T1PS2 | 直线导轨 X 系列 | 7.06 | 14.1 | 80 | 9 | 23.5 |
LRXDG55C2R1560T1H | 直线导轨 X 系列 | 7.06 | 14.1 | 80 | 9 | 23.5 |
LRXDG55C2R1200T3UP | 直线导轨 X 系列 | 7.06 | 14.1 | 80 | 9 | 23.5 |
LRXDG55C2R840T3HS1 | 直线导轨 X 系列 | 7.06 | 14.1 | 80 | 9 | 23.5 |
LRXD55C2R3000UP | 直线导轨 X 系列 | 4.97 | 14.1 | 80 | 9 | 23.5 |
LRXD55C2R1920T3HS1 | 直线导轨 X 系列 | 4.97 | 14.1 | 80 | 9 | 23.5 |
LRXD55C2R1560T2PS2 | 直线导轨 X 系列 | 4.97 | 14.1 | 80 | 9 | 23.5 |
LRXD55C2R1200SP | 直线导轨 X 系列 | 4.97 | 14.1 | 80 | 9 | 23.5 |
LRXD55C2R840T2PS2 | 直线导轨 X 系列 | 4.97 | 14.1 | 80 | 9 | 23.5 |
LRXDC55C2R3000SP | 直线导轨 X 系列 | 3.17 | 14.1 | 80 | 9 | 23.5 |
LRXDC55C2R1920SP | 直线导轨 X 系列 | 3.17 | 14.1 | 80 | 9 | 23.5 |
LRXDC55C2R1560T1SPS2 | 直线导轨 X 系列 | 3.17 | 14.1 | 80 | 9 | 23.5 |
LRXDC55C2R1200T2H | 直线导轨 X 系列 | 3.17 | 14.1 | 80 | 9 | 23.5 |
LRXDC55C2R840T1H | 直线导轨 X 系列 | 3.17 | 14.1 | 80 | 9 | 23.5 |
LRXDG45C2R1995T2UPS1 | 直线导轨 X 系列 | 4.29 | 10.8 | 70 | 8 | 20.5 |
LRXDG45C2R1470T2UP | 直线导轨 X 系列 | 4.29 | 10.8 | 70 | 8 | 20.5 |
LRXDG45C2R1260T1HS1 | 直线导轨 X 系列 | 4.29 | 10.8 | 70 | 8 | 20.5 |
LRXDG45C2R1050T3UPS1 | 直线导轨 X 系列 | 4.29 | 10.8 | 70 | 8 | 20.5 |
LRXDG45C2R840T3HS2 | 直线导轨 X 系列 | 4.29 | 10.8 | 70 | 8 | 20.5 |
LRXD45C2R1995T3HS1 | 直线导轨 X 系列 | 3.13 | 10.8 | 70 | 8 | 20.5 |
LRXD45C2R1470SP | 直线导轨 X 系列 | 3.13 | 10.8 | 70 | 8 | 20.5 |
