产品

产品详情

产品名称:IKO 直線導軌 F 系列
产品品牌:IKO
型号:LWFS42C2R660SLT1SPS2
型号:LWFS42C2R480SLT2HS2
型号:LWFS42C2R360SLT1SPS1
型号:LWFS42C2R240SLT1PS2
型号:LWFS37C2R400SLT2SPS1
型号:LWFS42C2R180SLT2H
型号:LWFS37C2R600SLT1P
型号:LWFS37C2R500SLT1HS1
型号:LWFS37C2R800SLT1PS1

产品描述

直線導軌

LWFS,LWFF,LWFH

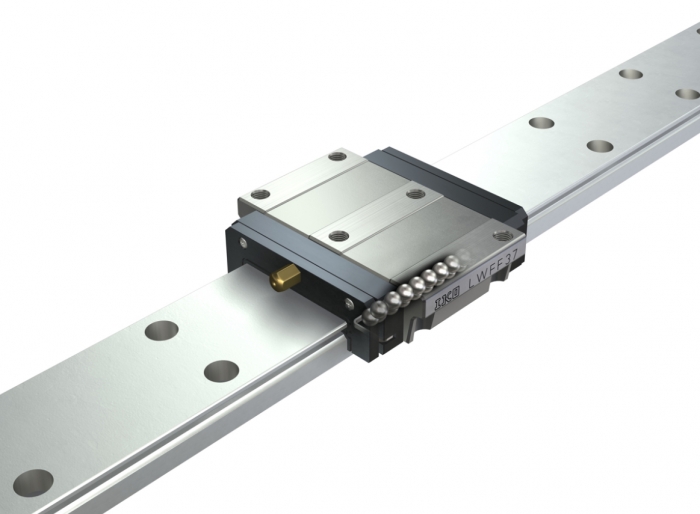

IKO 直線導軌 F 系列是高剛性滑塊在寬幅滑軌上做無限直線運動的直線導軌裝置。裝有兩列數量較多的與軌道四點接觸的大直徑鋼球，即使是用於方向及大小發生變動的負荷及複合負荷作用的用途時，也能獲得穩定的高精度和剛性。由於採用寬幅滑軌，因此可承受較強的寬度方向上的力矩負荷，也適合單列使用。

自由組合

備有能夠自由組合的產品。由於滑塊和滑軌是分別進行尺寸管理的，因此各自均可自由增加或更換。

寬幅結構

負載力矩時負荷點之間的距離長，耐力矩能力強，對複合負荷也具有強大的耐受力。

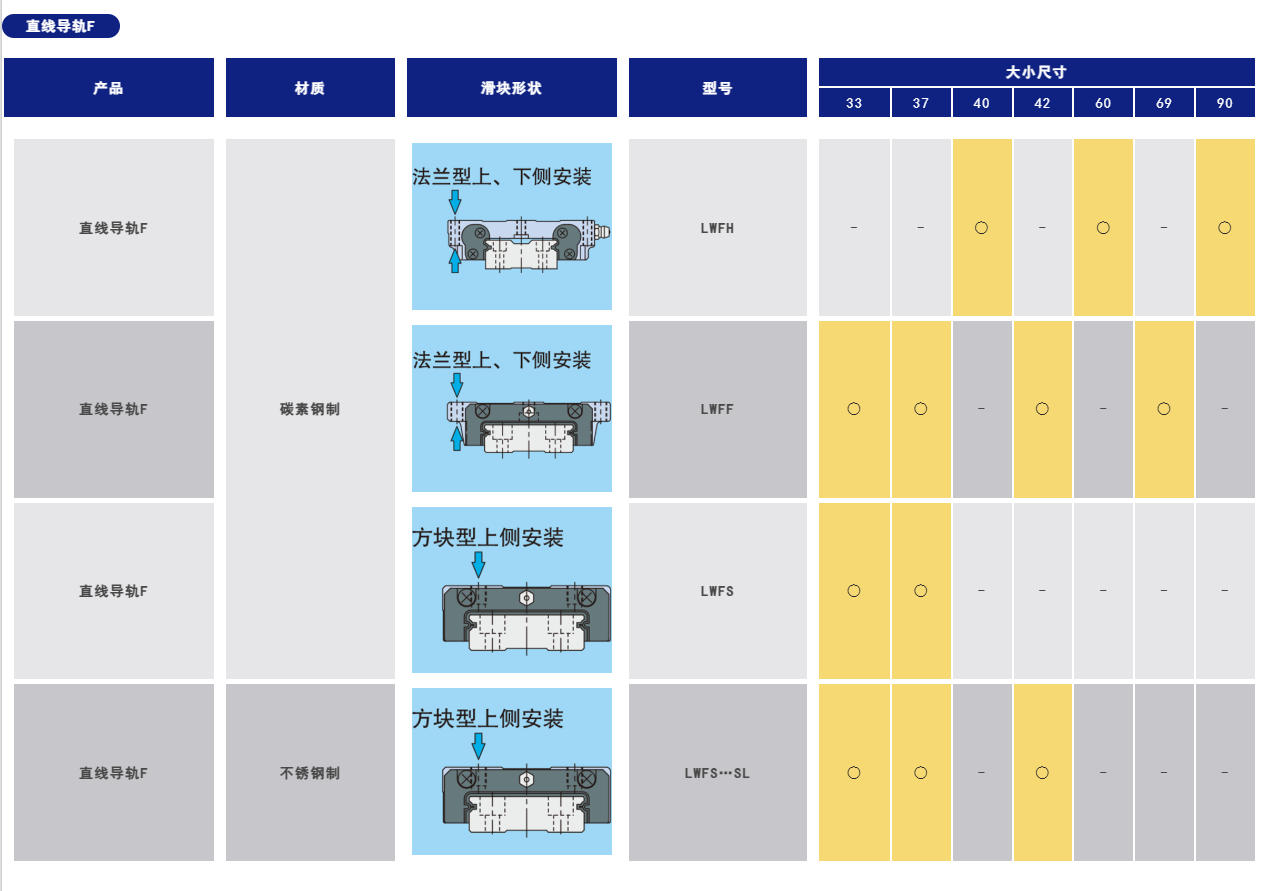

法蘭型和滑塊型

滑塊有 3 種型號，分別是尺寸系列不同的 2 種法蘭型，以及寬度窄的滑塊型。

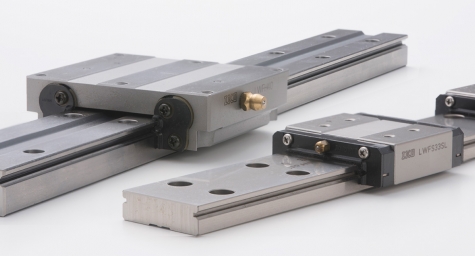

不鏽鋼製

還備有耐腐蝕性優異的不鏽鋼製產品，最適合在無塵室內使用的醫療設備、各種磁盤的讀取裝置及半導體製造裝置等。

負荷平衡好

採用 2 列簡單結構，可以使用大直徑鋼球，額定負荷大，可以平衡地承受各個方向的負荷。

高剛性

採用鋼球與高剛性外殼四點接觸的結構，對鋼球的製約性強，能夠在各個方向獲得強大的剛性。

型号

系列

滑块 kg

滑轨 kg/m

装配尺寸 H

装配尺寸 H1

装配尺寸 N

LWFS42C2R660SLT1SPS2

直线导轨 F 系列

0.40

4.30

27

3

10

LWFS42C2R480SLT2HS2

直线导轨 F 系列

0.40

4.30

27

3

10

LWFS42C2R360SLT1SPS1

直线导轨 F 系列

0.40

4.30

27

3

10

LWFS42C2R240SLT1PS2

直线导轨 F 系列

0.40

4.30

27

3

10

LWFS42C2R180SLT2H

直线导轨 F 系列

0.40

4.30

27

3

10

LWFS37C2R800SLT1PS1

直线导轨 F 系列

0.20

3.05

21

3

8.5

LWFS37C2R600SLT1P

直线导轨 F 系列

0.20

3.05

21

3

8.5

LWFS37C2R500SLT1HS1

直线导轨 F 系列

0.20

3.05

21

3

8.5

LWFS37C2R400SLT2SPS1

直线导轨 F 系列

0.20

3.05

21

3

8.5

LWFS37C2R250SLT2SP

直线导轨 F 系列

0.20

3.05

21

3

8.5

LWFS37C2R150SLT2HS1

直线导轨 F 系列

0.20

3.05

21

3

8.5

LWFS37C2R800T2HS2

直线导轨 F 系列

0.20

3.05

21

3

8.5

LWFS37C2R600T2HS1

直线导轨 F 系列

0.20

3.05

21

3

8.5

LWFS37C2R500T1PS2

直线导轨 F 系列

0.20

3.05

21

3

8.5

LWFS37C2R400SP

直线导轨 F 系列

0.20

3.05

21

3

8.5

LWFS37C2R250T1PS2

直线导轨 F 系列

0.20

3.05

21

3

8.5

LWFS37C2R150H

直线导轨 F 系列

0.20

3.05

21

3

8.5

LWFS33C2R560SLT2H

直线导轨 F 系列

0.13

2.41

17

2.5

8.5

LWFS33C2R480SLH

直线导轨 F 系列

0.13

2.41

17

2.5

8.5

LWFS33C2R320SLT2P

直线导轨 F 系列

0.13

2.41

17

2.5

8.5

LWFS33C2R200SLT2HS1

直线导轨 F 系列

0.13

2.41

17

2.5

8.5

LWFS33C2R120SLT1PS1

直线导轨 F 系列

0.13

2.41

17

2.5

8.5

LWFS33C2R560T1P

直线导轨 F 系列

0.13

2.41

17

2.5

8.5

LWFS33C2R480SP

直线导轨 F 系列

0.13

2.41

17

2.5

8.5

LWFS33C2R320T1H

直线导轨 F 系列

0.13

2.41

17

2.5

8.5

LWFS33C2R200T1SPS2

直线导轨 F 系列

0.13

2.41

17

2.5

8.5

LWFS33C2R120T1HS2

直线导轨 F 系列

0.13

2.41

17

2.5

8.5

LWFF69C2R1600T1P

直线导轨 F 系列

1.40

9.51

35

4

25.5

LWFF69C2R1280SP

直线导轨 F 系列

1.40

9.51

35

4

25.5

LWFF69C2R1040H

直线导轨 F 系列

1.40

9.51

35

4

25.5
