STOP MODUL 无阻尼，适用于

快速运输路径、短停止

时间和高要求。

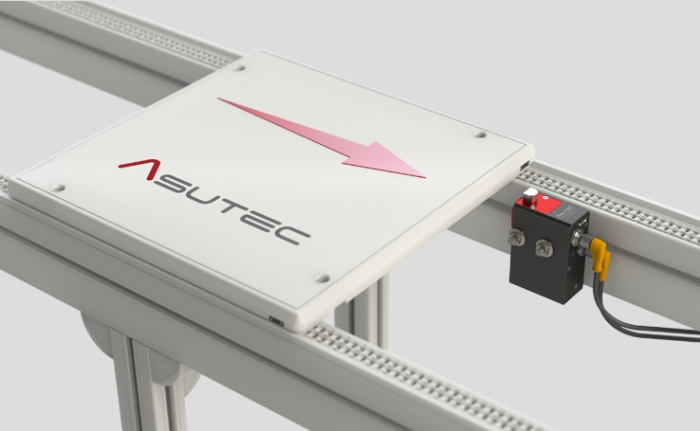

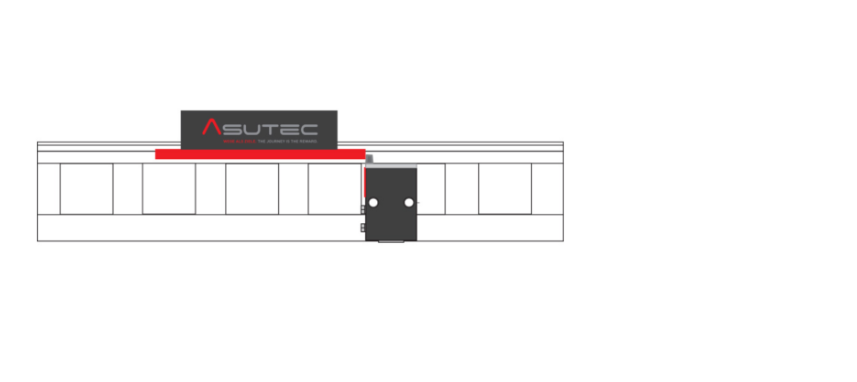

在传输系统(例如Bosch Rexroth TS2)中规定的工件载具止动板上停止一个或多个移动

的工件载具。

可以使用感应式或电子接近开关查询挡块的上下位置。下降速度或将挡块升高到起始位置

可以通过节气门进行调整。因此，分离是安静的。

提供气动和电动版本。

好处:

启动位置的止动板的降低或升高可以通过节气门进行调整

止动板的上下位置可通过感应式或电子接近开关查询

止动环平稳、安全地停在塑料导轨上

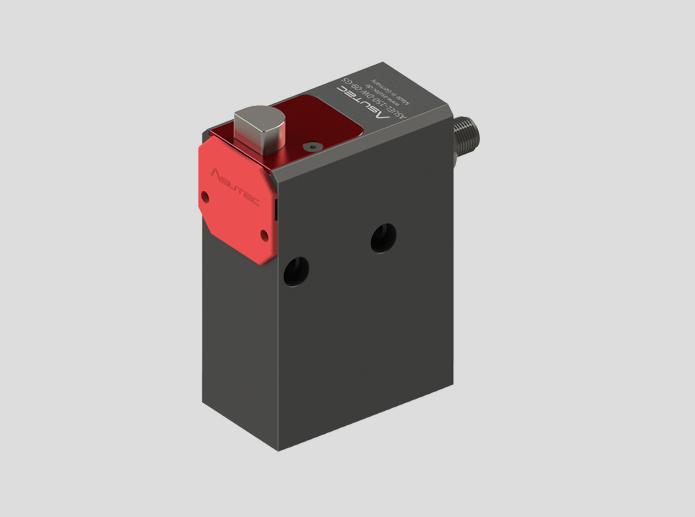

无阻尼的止动模块 ASUEL-150

为了停止和分离一个或多个堆积的工件托架，一个定义的工件托架止动表面。

技术数据

类型

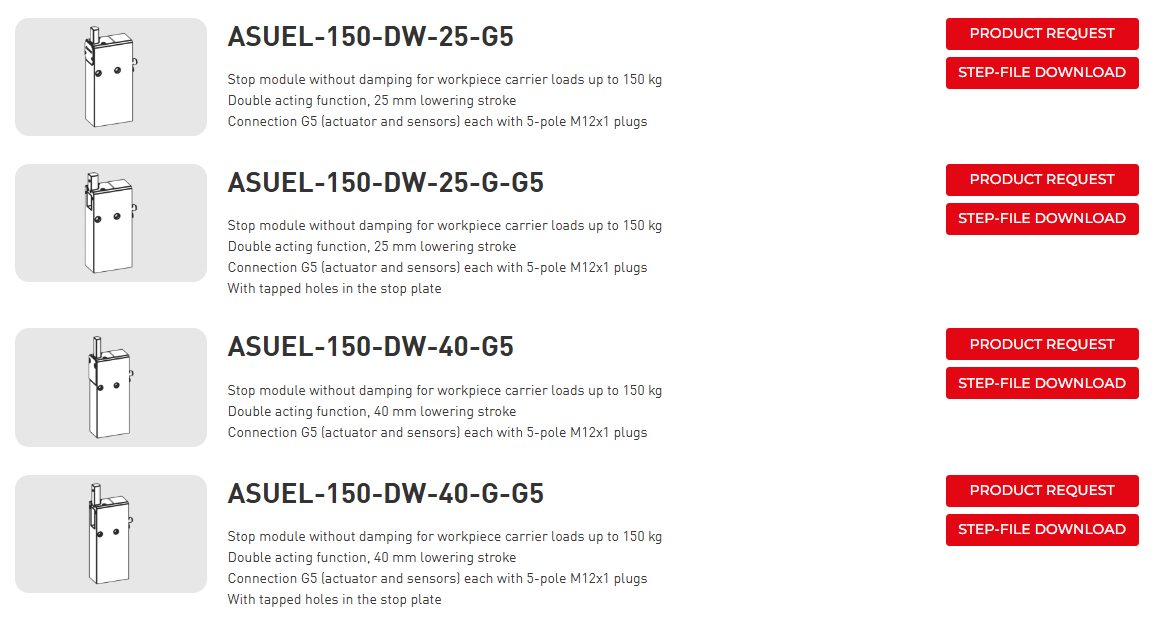

提供9、15、25 和 40 mm下降行程的型号。

适用于各种系统和应用。

下降行程为9 mm，适用于博世力士乐TS 2。

适用于更多的传输系统。

下降行程为15 mm，非常适合在重力辊道上停止 KLT 容器。

产品重量

ASUEL-150-DW-09-G5:0.77公斤

ASUEL-150-DW-15-G5:0.93公斤

ASUEL-150-DW-25-G5:1.10公斤

推进力

为了确保停止模块的完美下降运动，不得超过以下推进力:

ASUEL-150-DW-... ->FRmax系列=103牛

功能 DW

DW(双作用):停止模块的下降和升高由电能完成。

在断电状态下，停止模块保持其最后到达的位置。stop 模块没有弹簧。

Stop

安装

分离器使用 M8 螺钉的侧面安装孔固定。

连接-G5

用于执行器和传感器的连接，带5针 M12x1插头。

循环时间

ASUEL-150-DW-09-G5

时间-下限停止:0.3秒

时间-上升停止:0,16秒

ASUEL-150-DW-15-G5

时间-下限位:0.42秒

时间-上升限位:0.25秒

ASUEL-150-DW-25-G5

时间-下限停止:0.65秒

时间-上升停止:0.42秒

温度范围

标准版本:+5°℃至+60C

更多技术信息

请参阅“下载”区域中的"数据表/作手册

无阻尼的止动模块ASUEL-150

为了停止和分离一个或多个堆积的工件托架，一个定义的工件托架止动表面。

技术数据

类型

提供 9、15、25 和 40 mm下降行程的型号。

适用于各种系统和应用。

下降行程为9 mm，适用于博世力士乐TS 2。

适用于更多的传输系统。

下降行程为15 mm，非常适合在重力辊道上停止KLT 容器。

产品重量

ASUEL-150-DW-09-G5:0.77公斤

ASUEL-150-DW-15-G5:0.93公斤

ASUEL-150-DW-25-G5:1.10公斤

推进力

为了确保停止模块的完美下降运动，不得超过以下推进力:

ASUEL-150-DW-.. ->FRmax系列=103牛

功能 DW

DW (双作用):停止模块的下降和升高由电能完成。

在断电状态下，停止模块保持其最后到达的位置。stop 模块没有弹簧。

安装

分离器使用 M8 螺钉的侧面安装孔固定。

连接-G5

用于执行器和传感器的连接，带5针M12x1插头。

循环时间

ASUEL-150-DW-09-G5

时间-下限停止:0.3秒

时间-上升停止:0.16秒

ASUEL-150-DW-15-G5

时间-下限位:0.42秒

时间-上升限位:0.25秒

ASUEL-150-DW-25-G5

时间-下限停止:0.65秒

时间-上升停止:0.42秒

温度范围

标准版本:+5°℃至+60°℃

更多技术信息

请参阅“下载”区域中的“数据表/作手册
