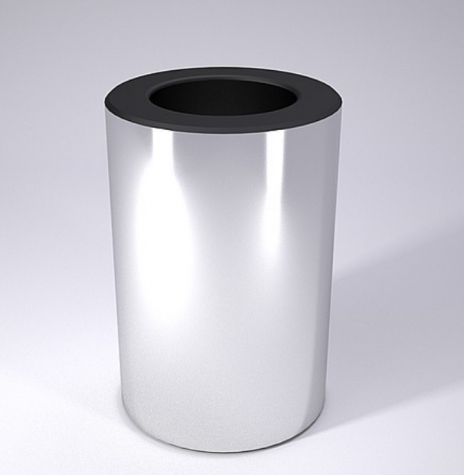

材料:

高纯度烧结铁,碳氮共渗,有长效润滑

结构:

运行表面和支座直径已精磨加工。

润滑凹槽从直径d1=15 mm 起。

配合粘贴:

套筒的位置精度通过配合孔H5的滑动配合而实现。配合粘结剂(订购号

281.648)仅用于固定保险。

配合粘结的优点:

-精度和稳定性高

。无任何问题的可互换性

说明:

滑动导向参阅D章开头。

轴承游隙见D章开始处的分类表。

匹配连接请见D章开始的矩阵表格。

安装说明/尺寸及公差要求见D章最后。

08-012 在公差范围红色=.30无供货

公差范围:

黄色=.10;绿色=.20;红色=.30
