经济型-导向元件是一种价格便宜同时质量上乘的导套及法兰

轴套 替代产品。在没有高精度要求的情况下，它们可以自由地

与上述产品进行互换和使用。

ECO-LINE产品目前包括:

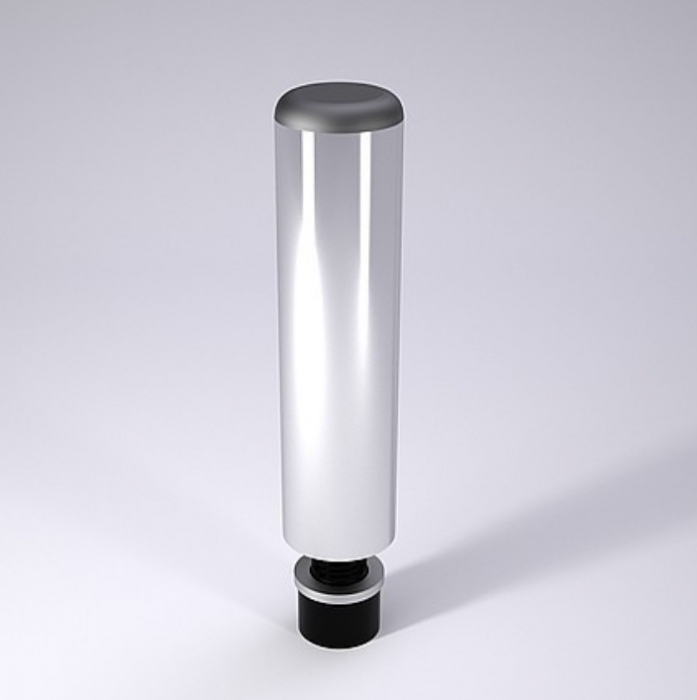

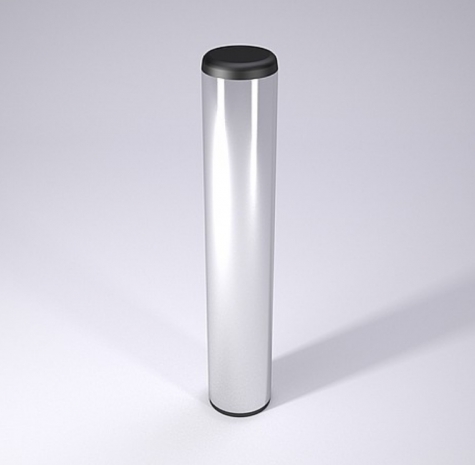

导向柱 ECO-LINE

带凸缘的导向柱ECO-LINE

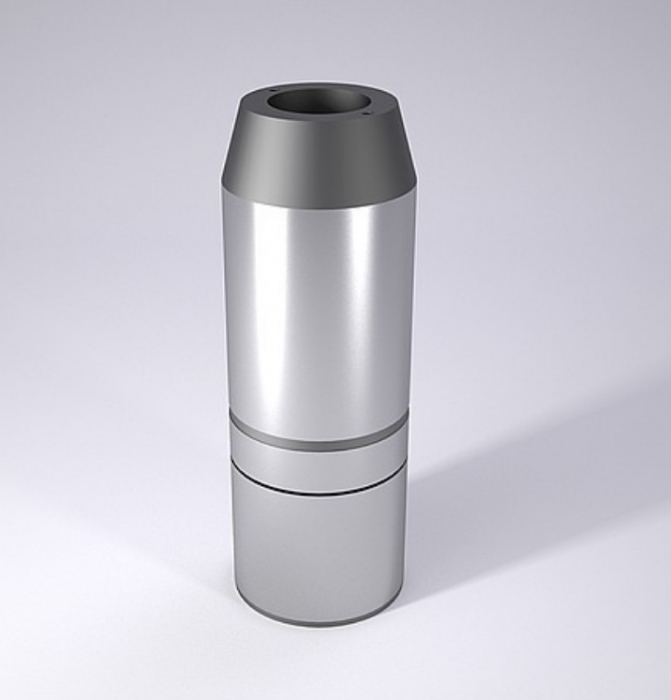

带凸缘的导套，有青铜包覆，ECO-LINE

带凸缘的导套,表面是铜有固态润滑剂环,ECO-LINE

带有固体润滑剂环的ECO-LINE导套是介于普通固体润滑铜导

套 和DIN-ISO标准的导套之间的产品。它们满足了低维护且导

向稳定 的要求。

自润滑元件

我们的低维护成本滑动元件多年来广泛应用于模具和机械制造

领 域，用于直线和旋转移动。它的基础材料中加入了固体润滑

材料添 加物，具有润滑作用。经过一次初始润滑，这些滑动元

件就可以长期免维护。该产品系列产品众多，有丰富多样的

应用可能性。此外，您也可以根据您的需要随时定制特殊型

号。

材料:钢,(核抗张强度:900 N/mm)表层硬化处理

表面硬度:60+3 HRC,淬火深度≥1,8 mm(至012,透硬处理)

结构:

精磨,微抛光

出于生产技术的原因，中心孔和外径之间不同心。

说明:

直径3和8不提供分类。

轴承游隙/预负载 见D章开始处的分类表。

匹配连接请见D章开始的矩阵表格。

安装说明/尺寸及公差要求见D章最后。

公差范围:

黄色=.10

绿色=.20

红色=.30

直径是10和12的仅提供公差范围是黄色=.10。
