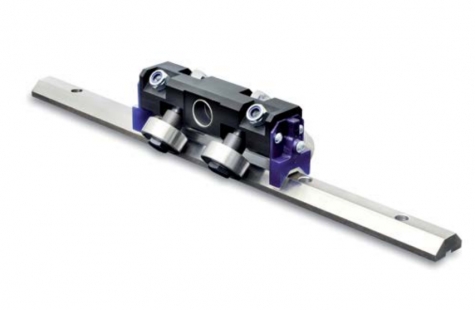

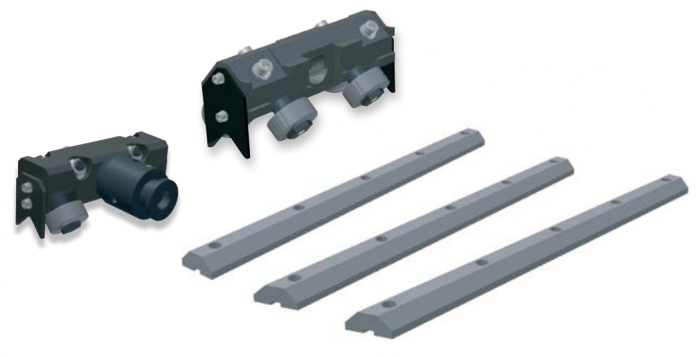

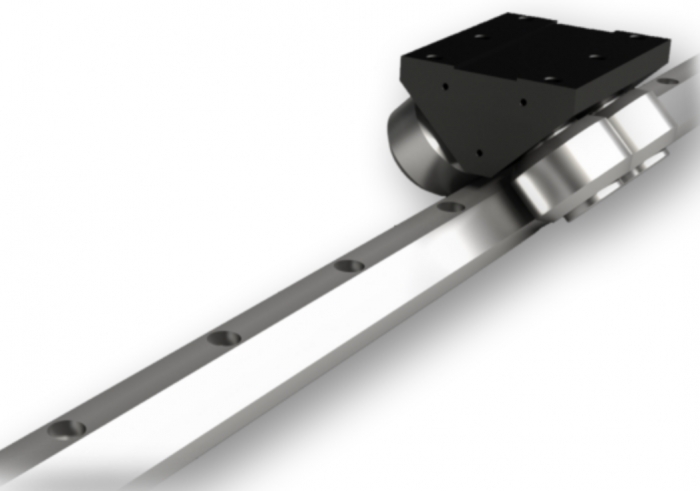

Prismatic Rail产品系列由淬火钢V形导轨上滑动的滚子滑块组

成。这些直线导轨还具有出色的自行对齐特性。

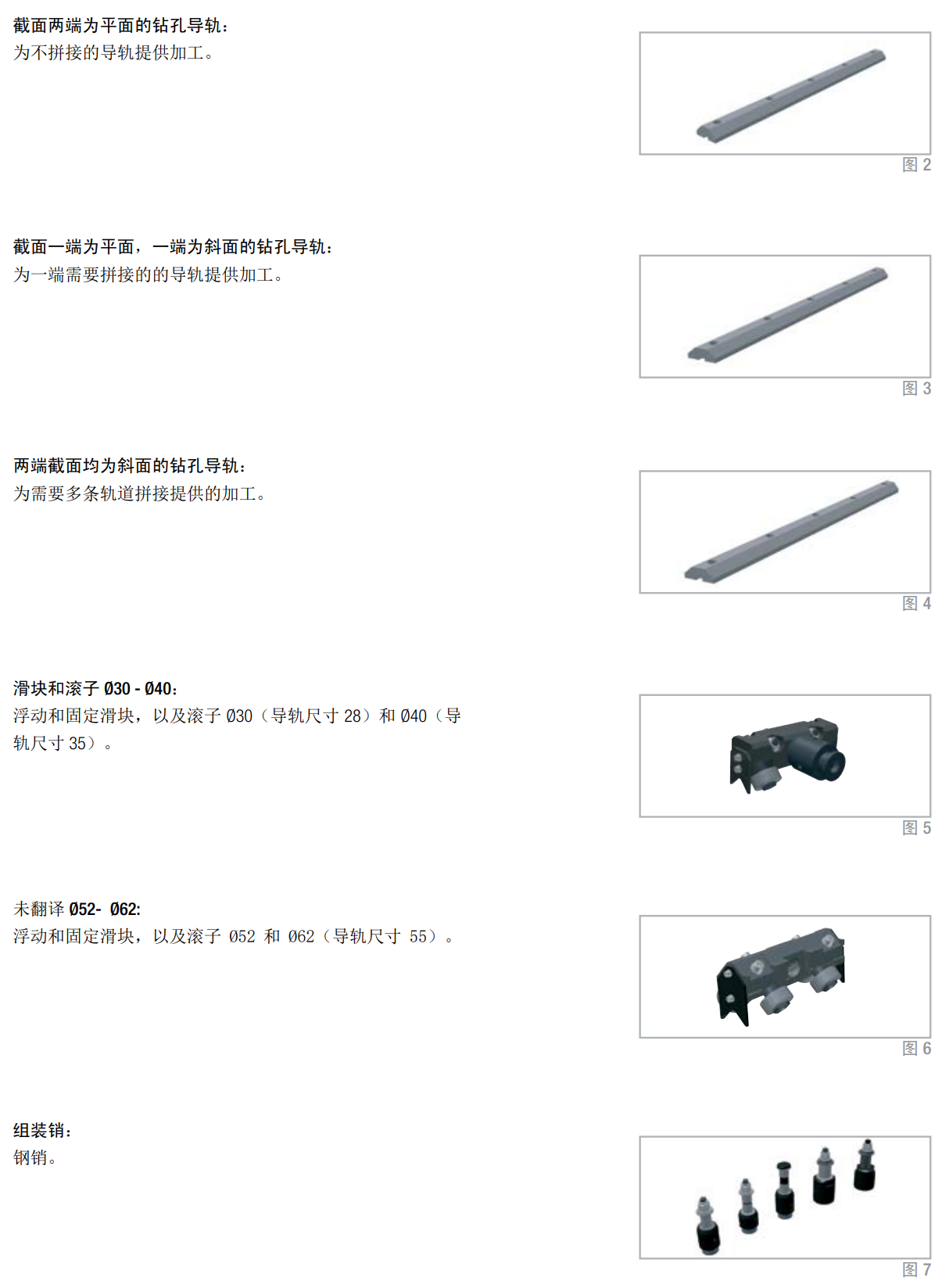

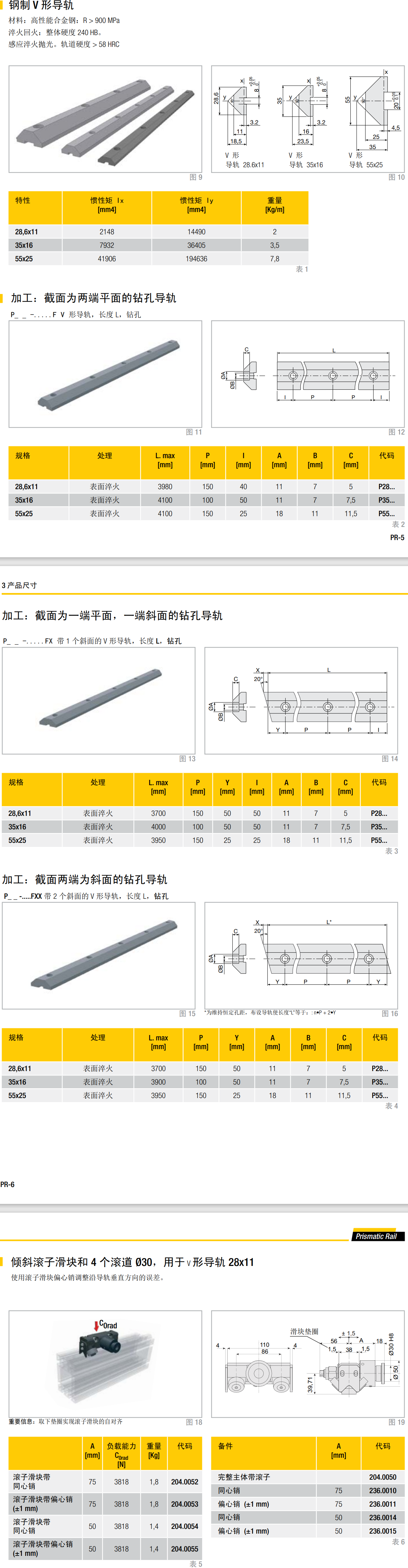

V 形轨道采用感应淬火和抛光处理，具有三种尺寸:28、35

和 55 mm。这些轨道的截面可以被加工为两端平面;一端平

面，一端斜面;还有两端都是斜面。可以拼接使用，增加

需要的行程要求。

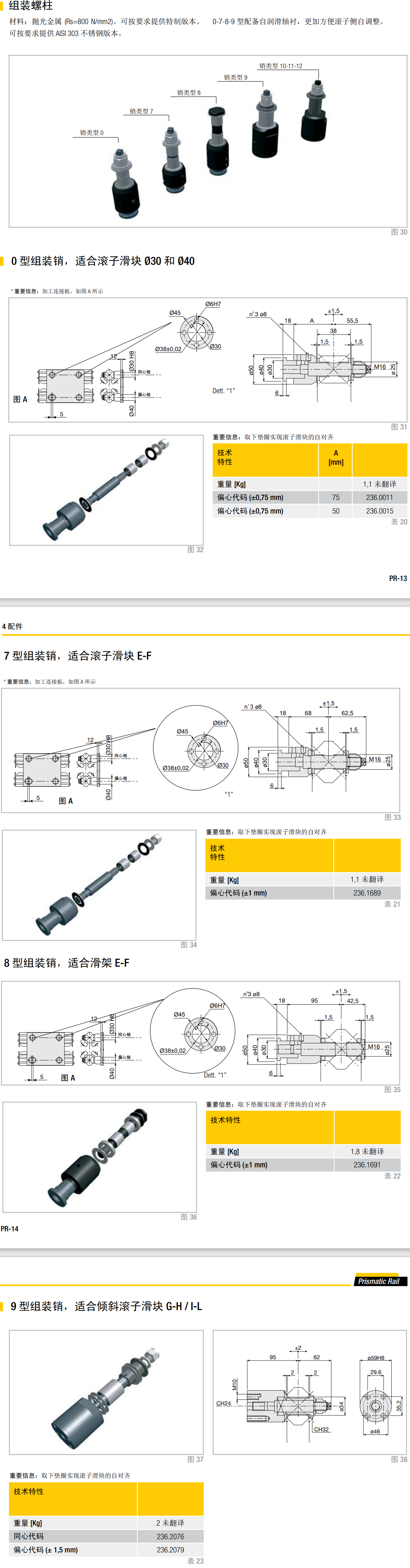

可以为铝制滑块配备数量可变的带钢销滚子，数量在3到

6 之间。滚子提供两种版本，圆柱形或V形，根据轨道尺

寸，直径在030 到062 之间可变

性能特点:

可用尺寸:28、35 和55 mm。

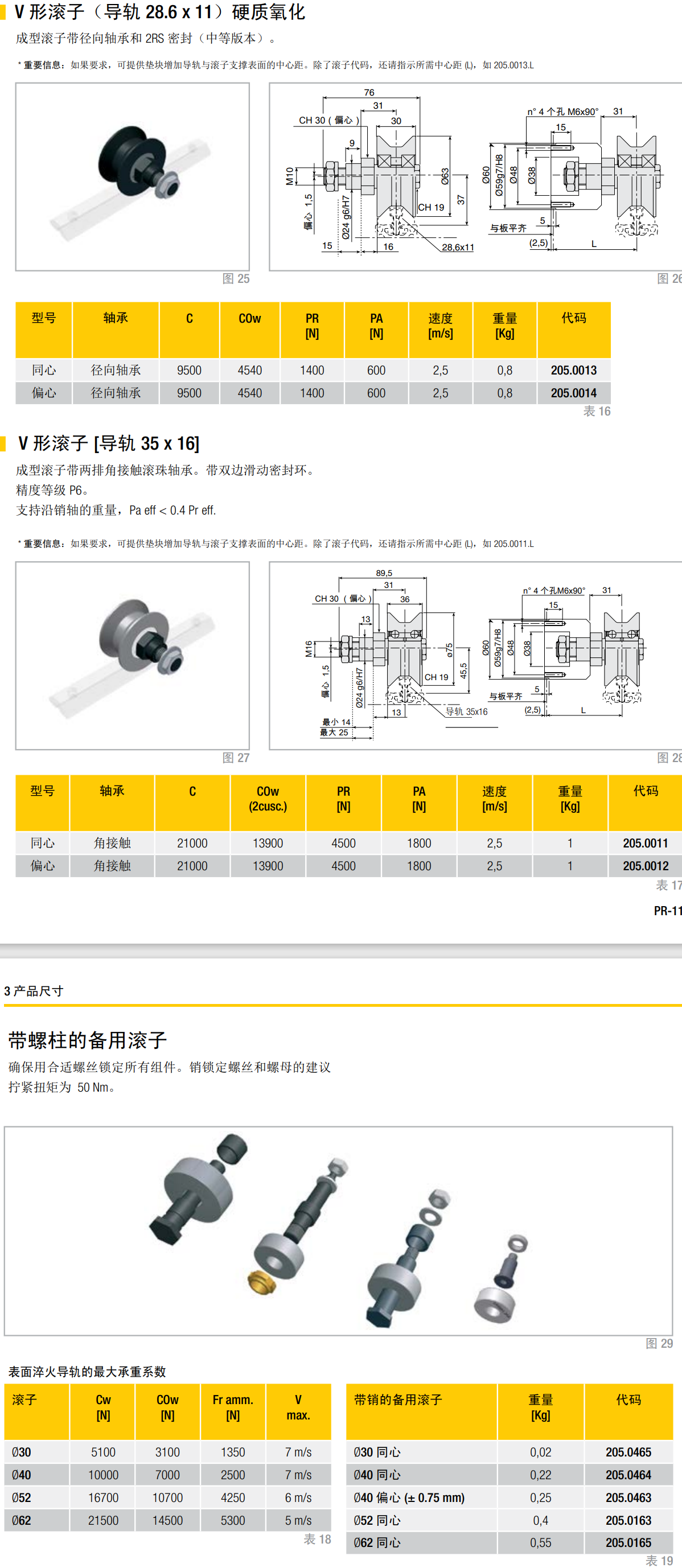

滚子尺寸:030-040-052-062。

淬火 C45 钢制V形滚子，可用于尺寸28 和 35。

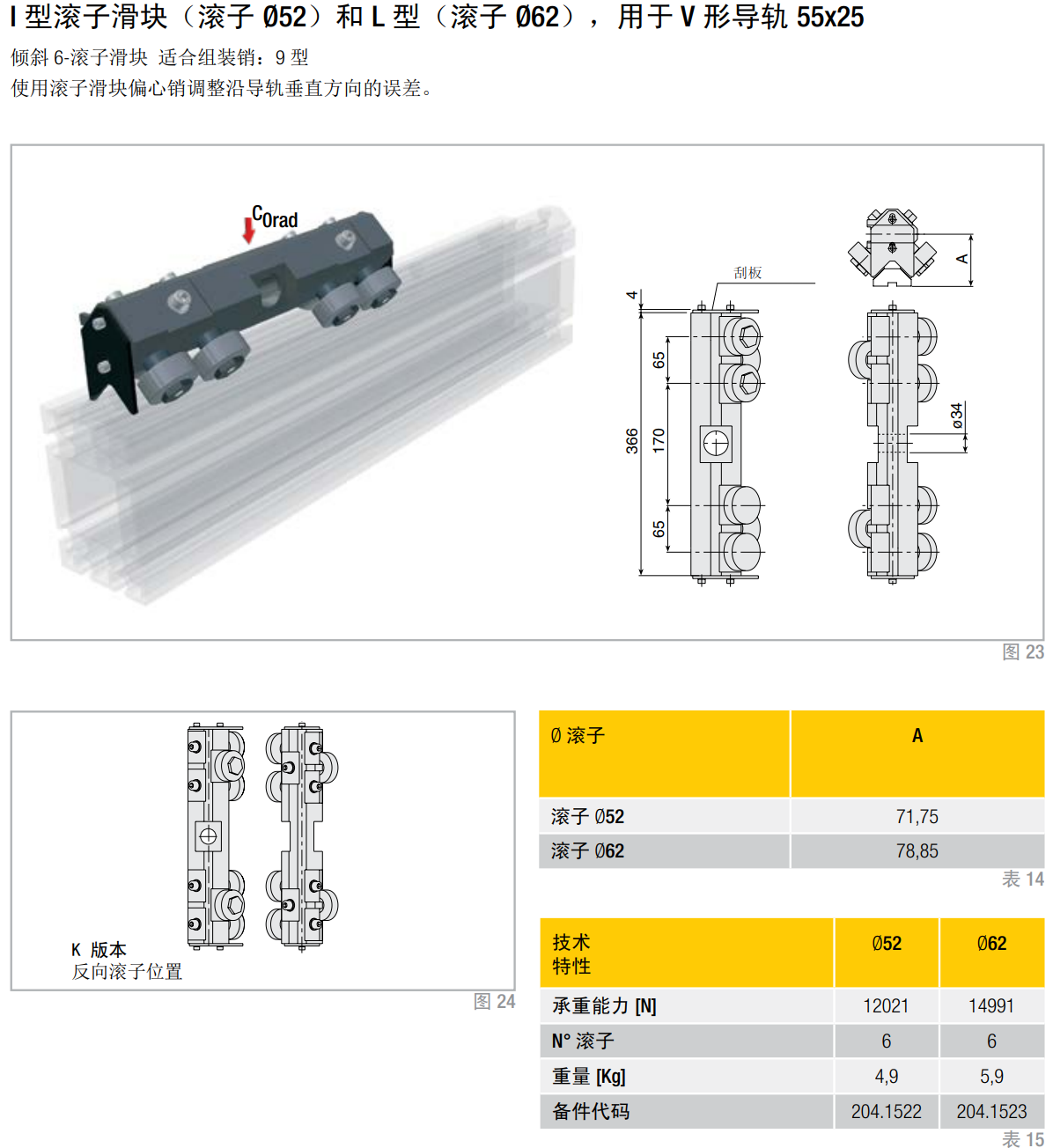

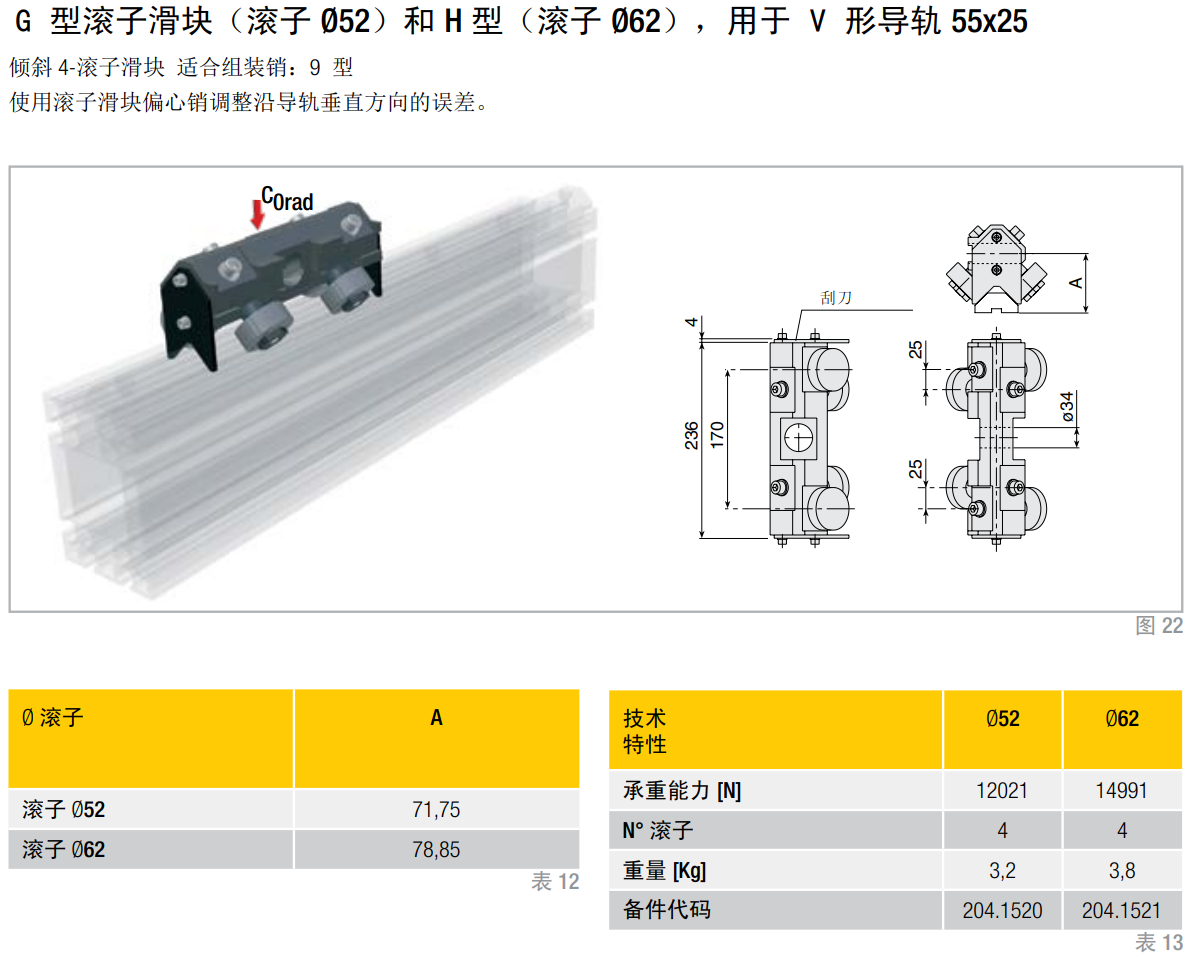

浮动和固定铝制滑块，带3、4或6个滚子。

最大速度:7m/s(取决于应用)。

最大加速度:20m/s2(取决于应用)。

最大径向承重:15000(每滑块)。

最大轴向承重:15000(每滑块)。

工作温度:-10°C至+80°C。

感应淬火抛光导轨。

最大导轨长度:4100 mm。

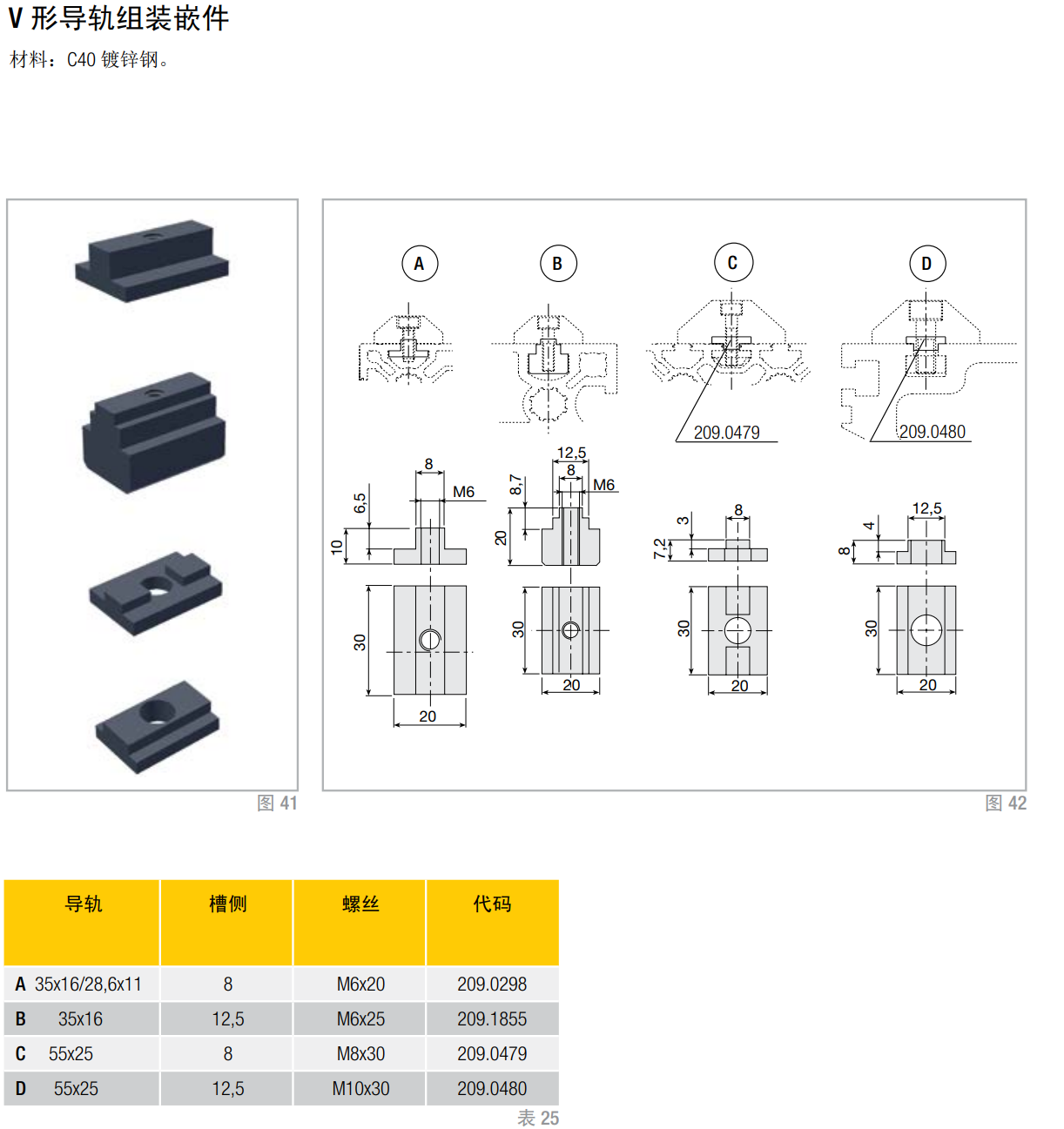

钢制组装销。

最重要的特征:

淬火滚道延长使用寿命

脏污环境中可靠性最佳

自对齐系统

安装简单

超高承载力

优先应用领域:

机器人和搬运系统

工业自动化

物流

包装机

备注:

可连接版本可实现更长行程。

V形导轨提供钻孔或非钻孔版本。

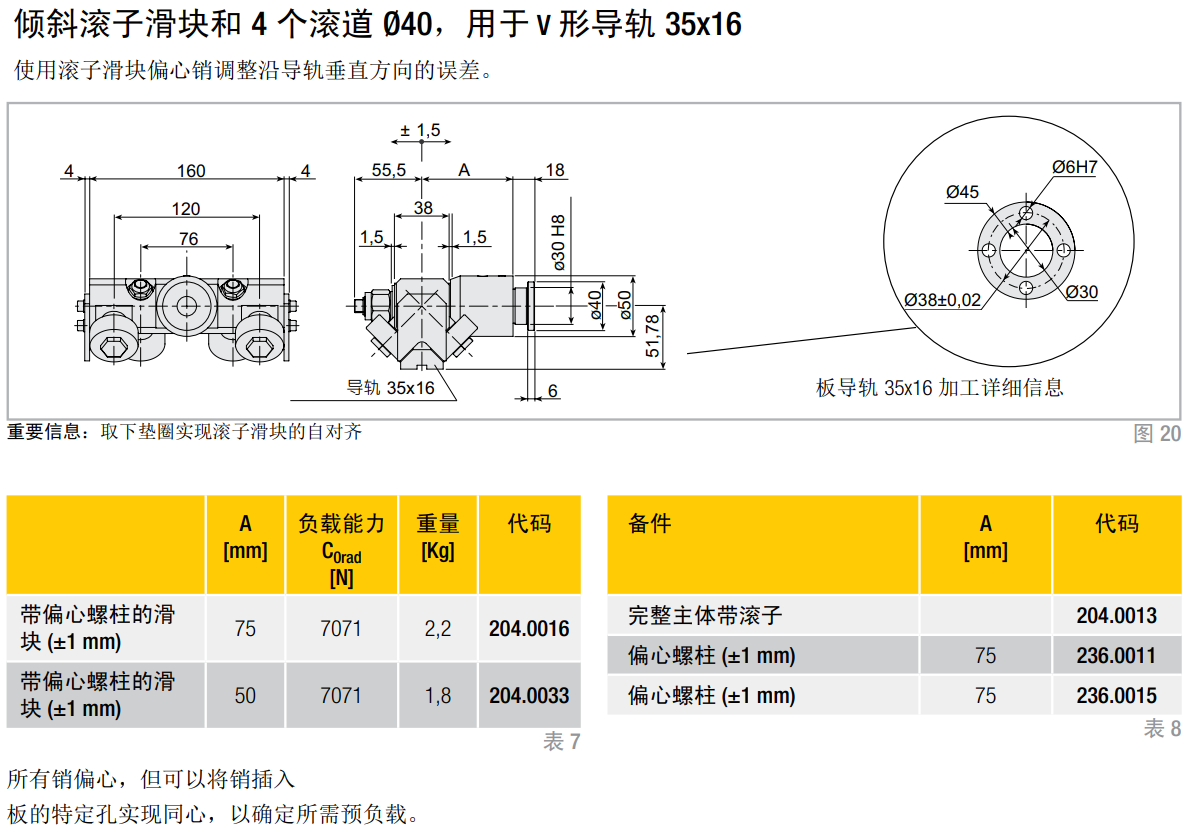

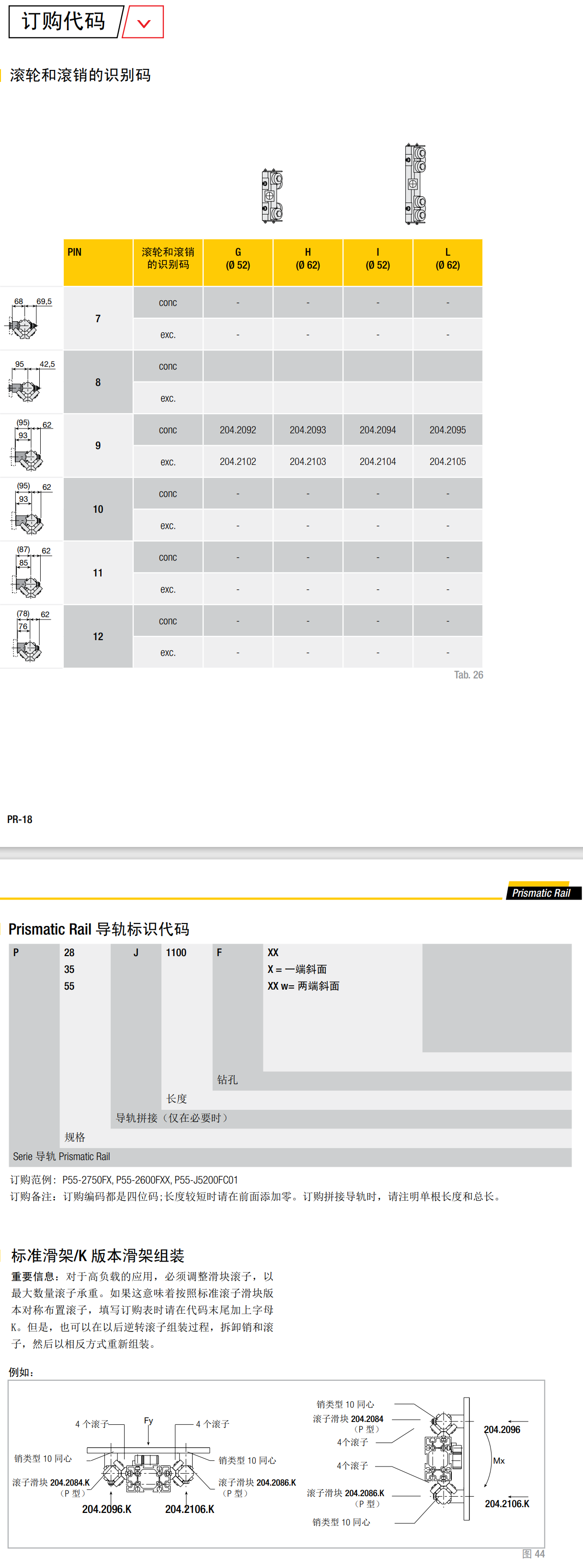

请按照每个滑块截面图确保正确组装。

对于高负载的应用，必须调整滑块滚子，以最大数量滚

子承重。
