性能特性:

可用滑轨尺寸:18.28.43

最大运行速度:7m/s(276 in/s)(取决于应用)

最大加速度:15m/s2( 590.55 in/s2)(取决于应用)

最大径向载荷能力:10,800N(每个滑块)

温度范围:-20℃至+120°℃(-4 ℉至+248℉)

短时间最高可达+150℃(+302℉)

可用滑轨长度在160 mm到3,600 mm(6.3 in到 142 in)

之间以80-mm(3.15 in)为递增量，单根滑轨最长尺寸为

4,080 mm(160.6 in)，按要求为28 和43 尺寸提供。

滚轮材料:钢100Cr6(还提供不锈钢AISI 440)

滚轮销终身润滑

附注:

滑块装配的滚轮交替接触滚道的两个面。滑块体上滚轮销

周围的标记指示了滚轮相对于外部负载的正确调整方向。

通过简单调整偏心滚轮，可以设置滑轨和滑块需要的间隙

或预载(参见页面CR-35)

提供拼接设计的滑轨用于更长的行程(参见页面CR-43).

必须使用10.9等级的螺栓

安装滑轨时，务必确保结构上的安装孔具有正确倒角

(参见页面CR-34表59)

总体示意图显示R型滑块作为示例

对于28和43型滑块，提供不锈钢版本

(参见页码CR-18)。

滚轮密封/防护:2RS(防喷淋)

在28和43 尺寸中，滑轨和滑块主体按照 ISO 2081标准

镀锌，滚道经过电感淬火和磨削处理。

在18尺寸中，滑轨采用Rollon-Nox深度渗氮和黑色氧化

层处理，滑块主体按照ISO 2081标准镀锌。

28-43尺寸的滑轨材料:冷拔碳钢 CF53

18尺寸的滑块材料:冷拔碳钢20MnCr5

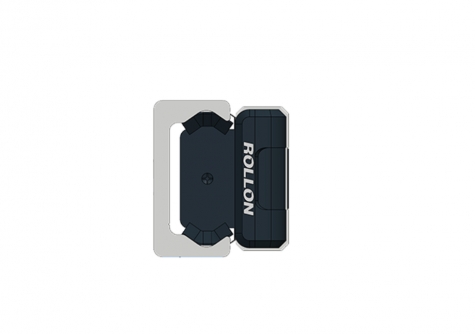

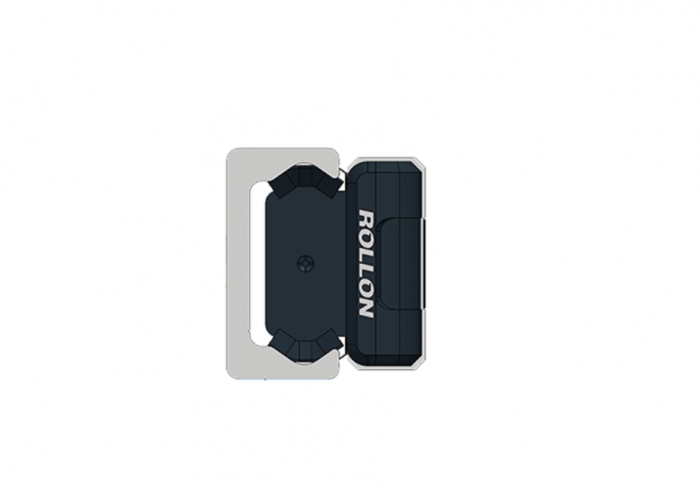

内凸形滚道的滑轨

滑轨采用冷拔碳钢制造，具有C形截面和内凸滚道面。

独特的轨道截面可抵御意外撞击以及使用过程中可能出现

的其他损坏。

对于 28和 43尺寸，滚道采用感应淬火和磨削工艺加工，并

经过镀锌处理。还提供其他处理方式以提高防腐性能，包

括:Rollon Aloy、Rollon E-coating 和镀镍。对于18 尺寸，导轨

采用Rollon-Nox 渗氮和氧化工艺处理，赋予整个滑轨美观的

黑色。不提供其他防腐处理。

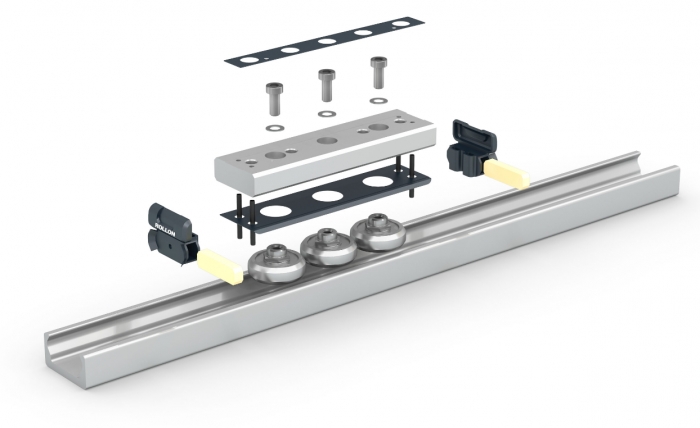

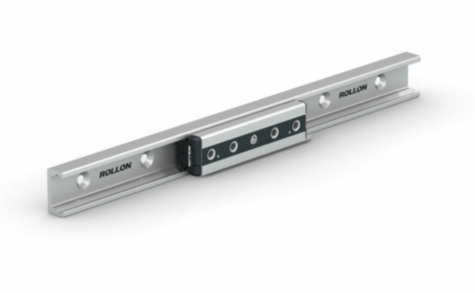

R型滑块

耐用镀锌钢滑块，密封双排滚珠轴承滚轮，自对中端盖和

刮板，保护内部组件的侧面密封，防止固定滚轮意外变形

的顶部密封条。滑块本体两侧倒角处理，安装面精磨处

理，确保安装精度。提供各种尺寸，根据负载要求，可配

置最多 6 个滚轮。四个版本可支持不同浮动能力，建立自

对齐系统:RV型引导滑块，RP型浮动滑块，RU 型超浮动

滑块，以及 RA 型旋转滑块。

RD型滑块

R型滑块的安装孔与建议负载方向平行。可用于28 和43尺

寸，带三个或五个滚轮，取决于相应配置的负载大小和加

载方向。
