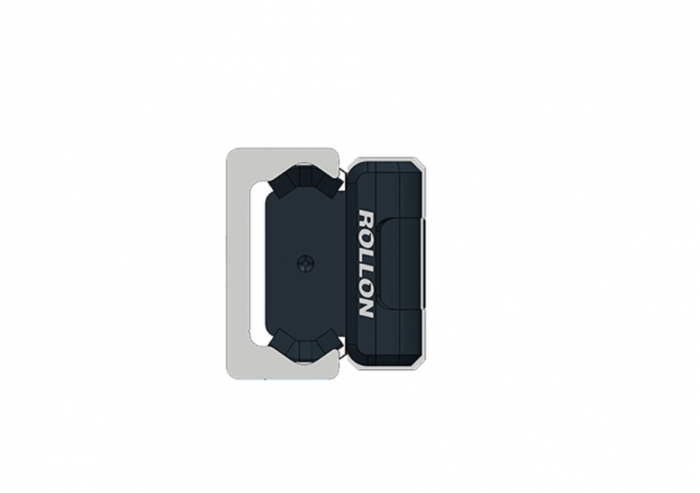

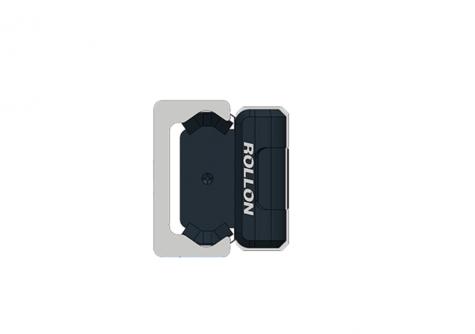

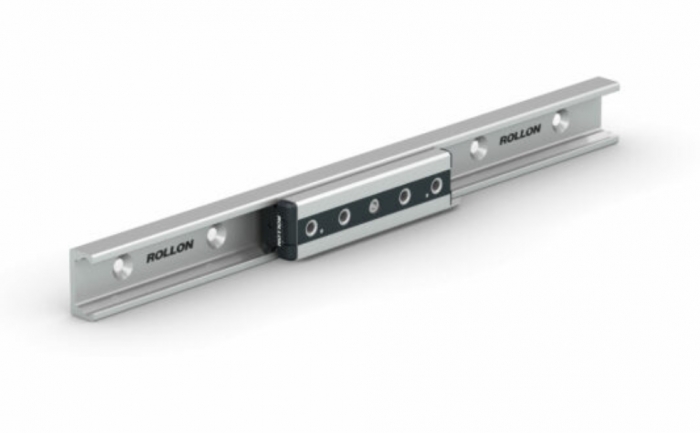

带轴承和C形截面的自对齐直线导轨，采用新设计的耐用钢滑块

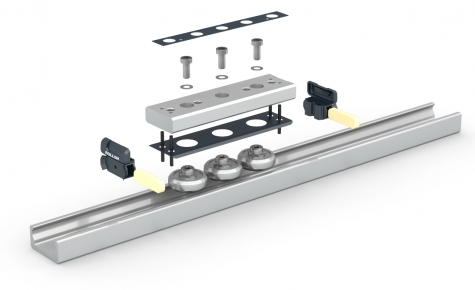

紧凑型滑轨是滑轨家族中的一员,它内部使用以向心轴承

作为滚轮的滑块,C型的轨道使用冷拉碳钢材料,滚道面采用

紧凑的尺寸

高频感应淬火和磨削工艺加工。

重要特征:

抗腐蚀表面

内部轨道抗污能力强

Compact Rail包括三个产品系列:固定支撑滑轨，补偿承重

滑轨，以及浮动支撑滑轨。可以组合形成自对齐系统，补

偿两个平面的错位误差:轴向最大 3.9 mm，径向最大2°。

所有产品提供镀锌处理，可以选择其他处理方式以获得更

高防腐保护。提供5种不同尺寸的引导滑轨，以及多个不

宽泛的环境温度范围

同版本和长度的滑块轴承，具体取决于尺寸和负载要求。

硬化并研磨处理的滚道面

在两安装面间自动调整平行

比回路式滚珠结构更加静音

高运行速度

滑块在轨道中容易调整

为滑轨和滑块提供不同防腐处理方式

应用行业:

切割机

医疗技术

包装机械

摄影照明设备

建筑和机械工艺(门，防护罩)

机械手和操作器

自动化

运输和物流

特殊车辆

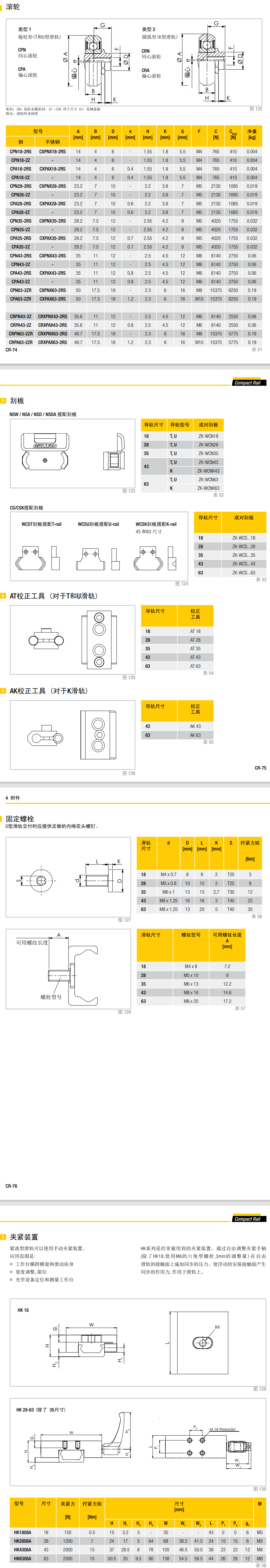

固定支撑滑轨(T-型滑轨)

固定支撑滑轨被用作支撑径向和轴向同时受力的承重场合。

浮动支撑滑轨(U-型滑轨)

浮动支撑滑轨被用作支撑径向受力。通常与固定支撑滑轨或

补偿支撑滑轨一起配合使用,以抵消倾覆力矩。

补偿支撑滑轨(K-型滑轨)

补偿支撑滑轨被用作支撑径向和轴向同时受力。

两个平面的误差可以使用补偿支撑滑轨提供补偿。

系统(T+U-系统)

T固定支撑滑轨与浮动支撑滑轨组合使用。

可以允许两平面间的平行度误差。

系统(K+U-系统)

补偿支撑滑轨和浮动支撑滑轨组合使用。

可以允许两平面间平行度误差和高度误差。
