滚动导轨

SGW型

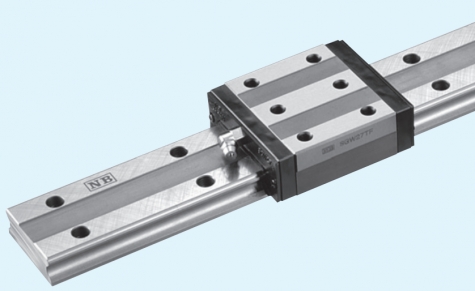

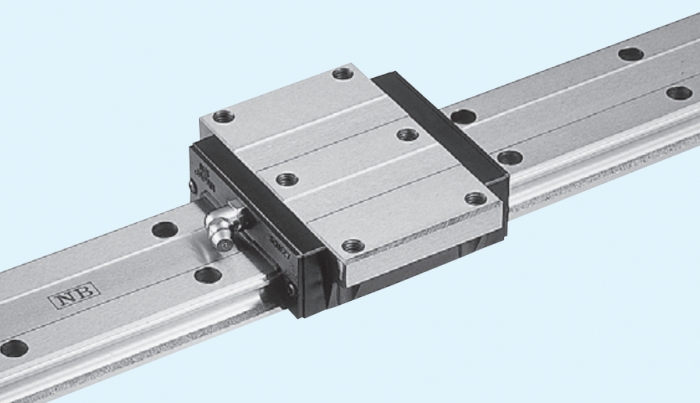

NB 滚动导轨 SGW 型是钢球在4线路轨道槽内进行滚动的直线运动轴承。因该形

式为低高度宽幅，所以适合1轴使用。

结构和特征

NB滚动导轨SGW型是由具有经过精密研磨加工

的4线路轨道槽的轨道和滑块构成，滑块进而又由

本体、钢球、保持器、回路盖构成。

高负载容量及长寿命

传送面加工成近似钢球半径的R形状，故而钢球接

触面积大，实现高负载容量及长寿命。

允许力矩较大

因为宽型,故而大幅提高了耐力矩能力，即便1轴

使用也可以充分对应。

四个方向的负载能力相同

钢球沿45度角方向均匀配置,使上下,左右四个方

向都具有相同的负载能力。

顺畅的运动

有效钢球多,可以得到极其顺畅的直线运动。

耐腐蚀规格

轨道和滑块实施了低温黑铬处理,大幅提高了耐

腐蚀性能的LB规格已被标准化,最适合用于无尘

室等环境下。

防尘

侧面密封环已被作为标准化装载。进而，为了提高

防尘效果，还备有底面密封环及专用盖等。

纤维纸板

滑块本体内部可组入含润滑脂纤维纸板,向传送槽

内适量供给润滑脂,从而可以大幅延长注油间隔。

(参照P.A-16)
