滚动导轨

SGL型

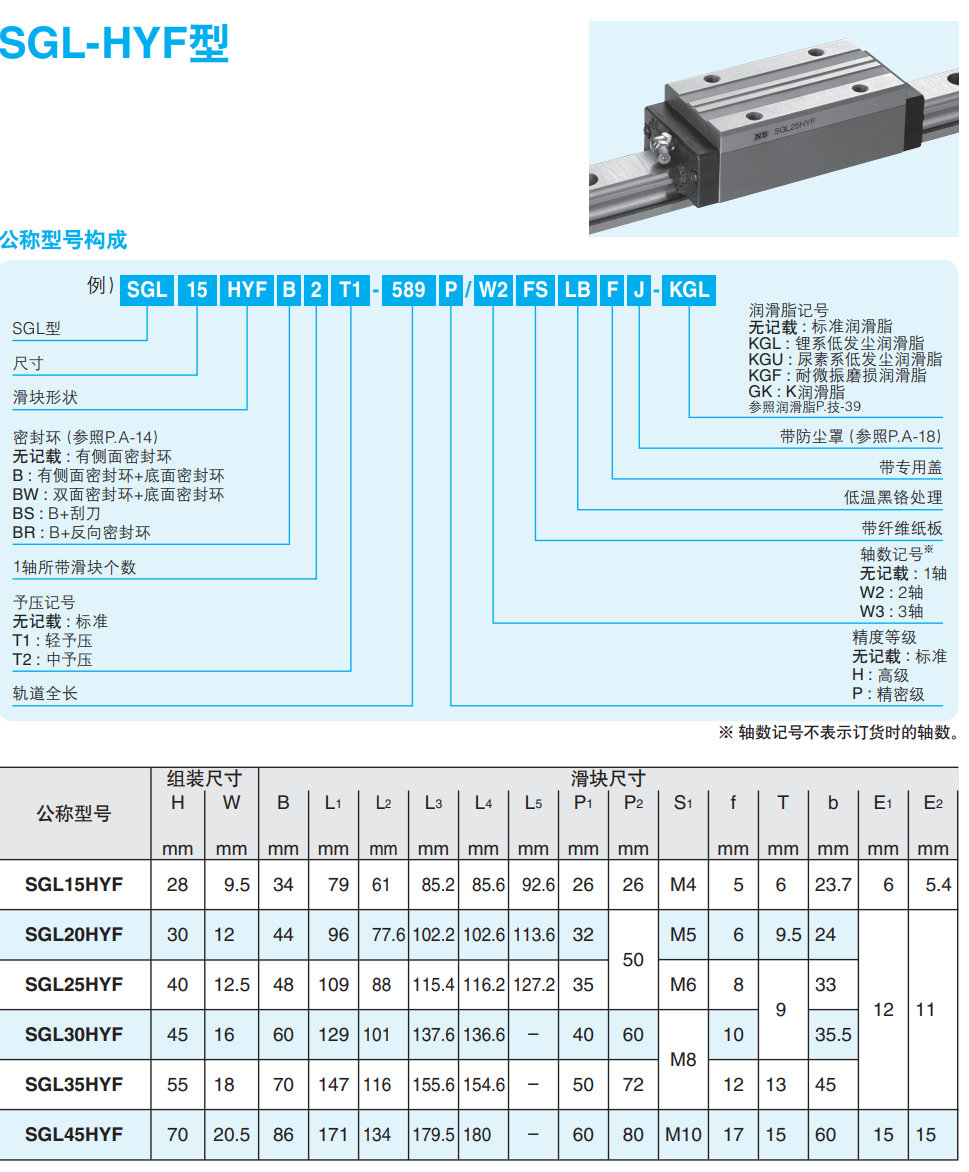

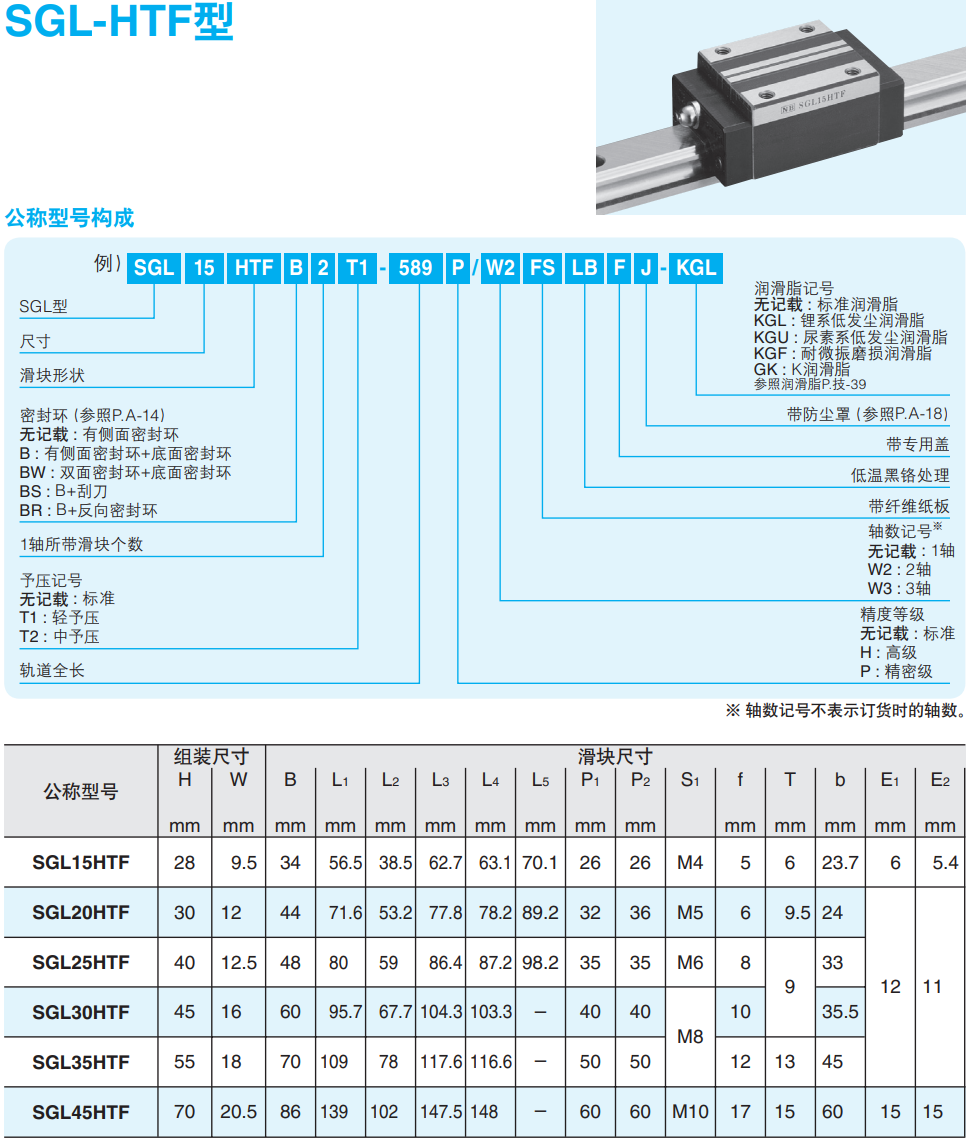

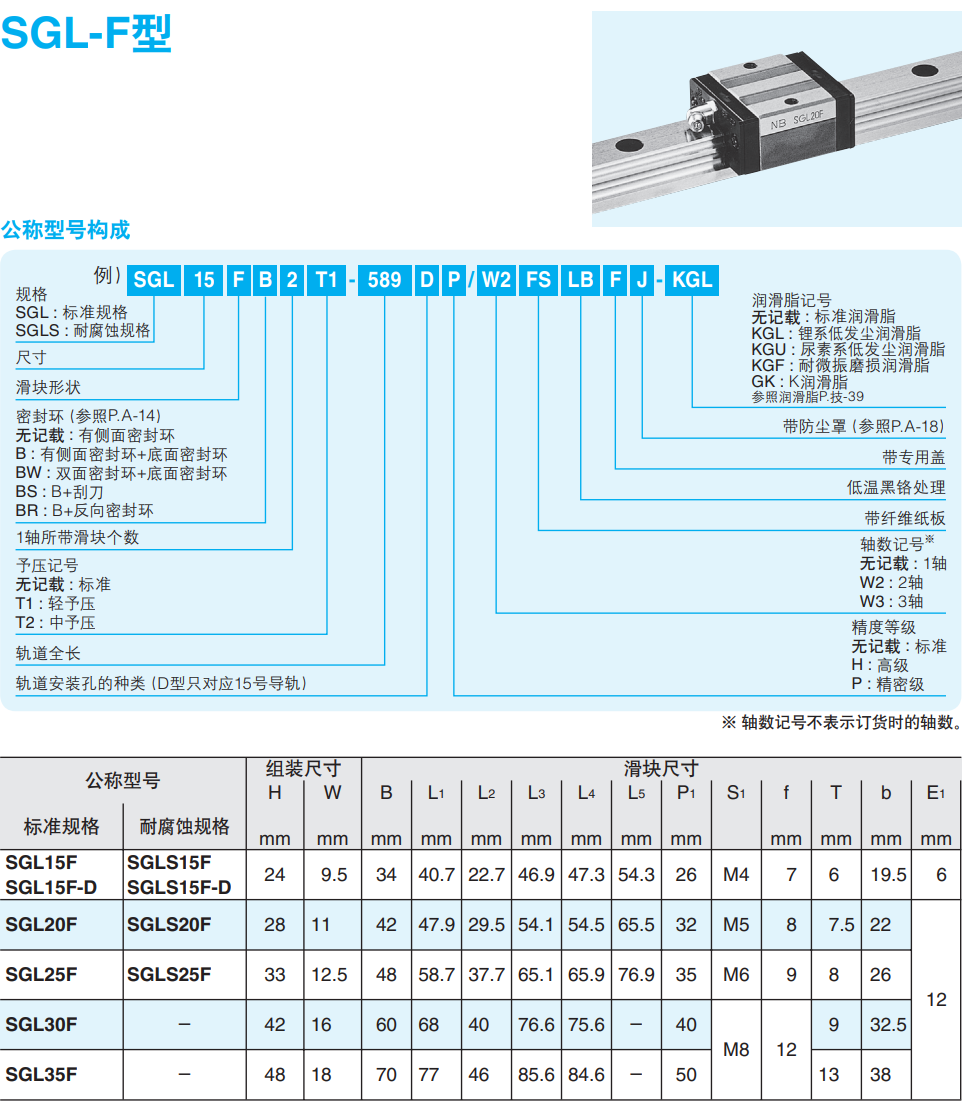

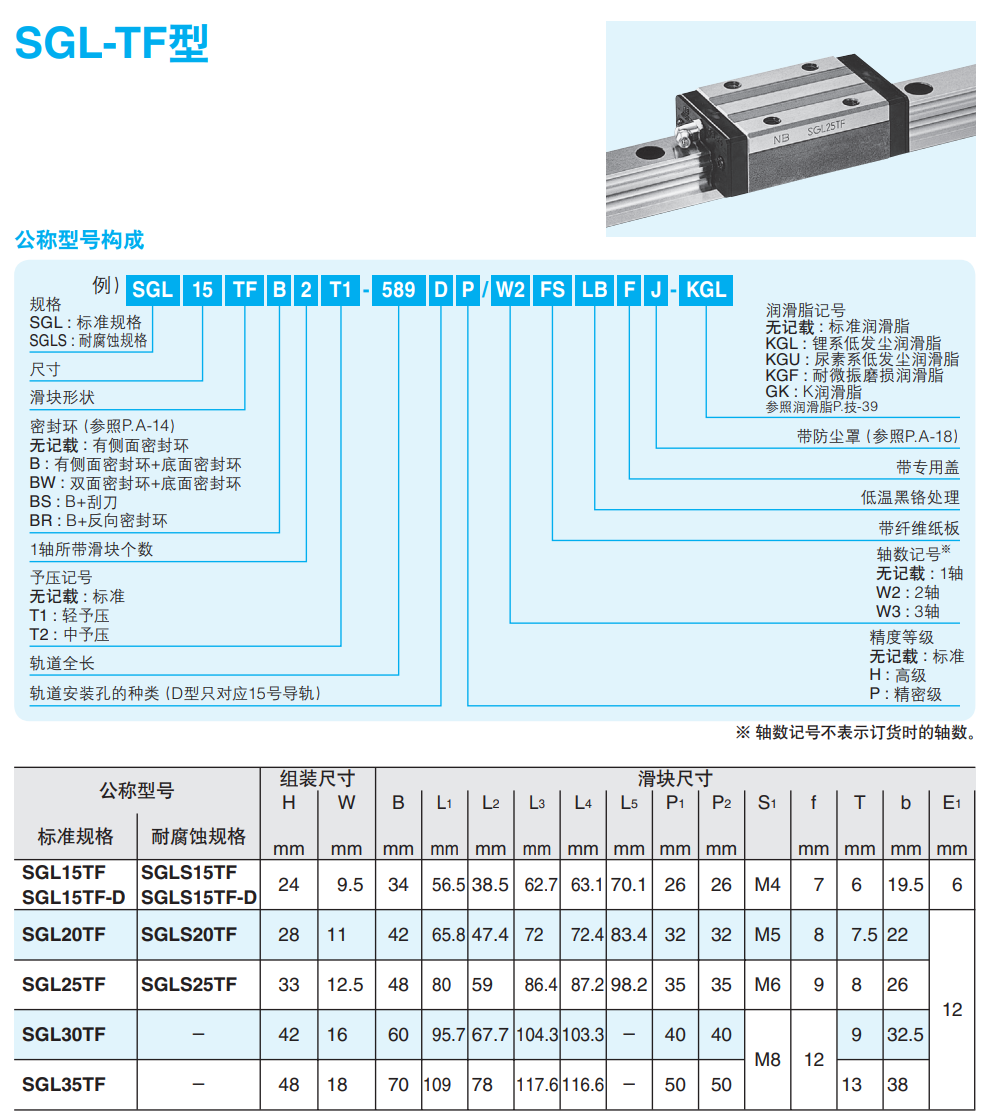

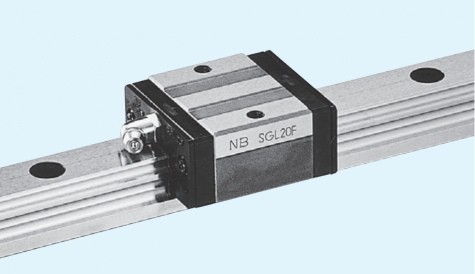

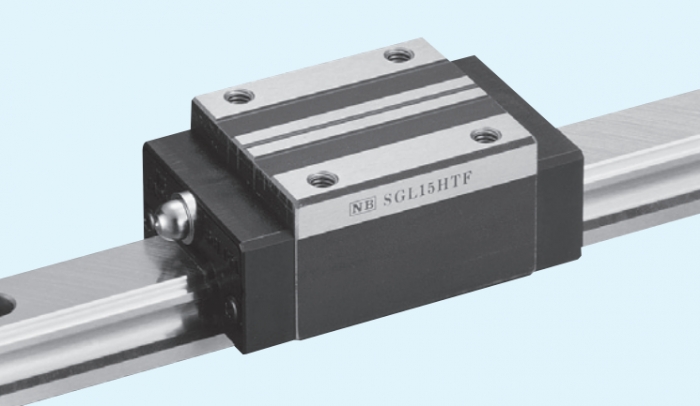

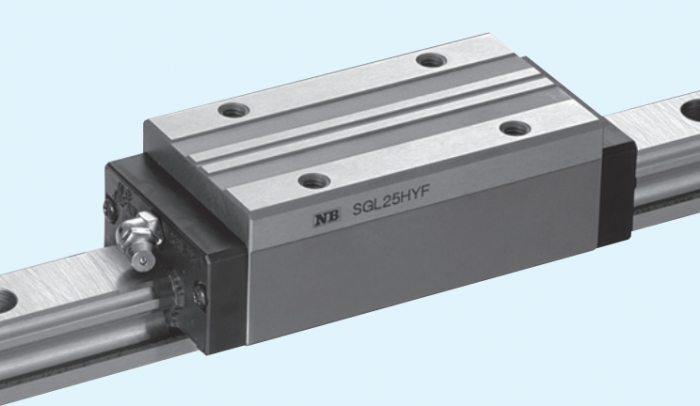

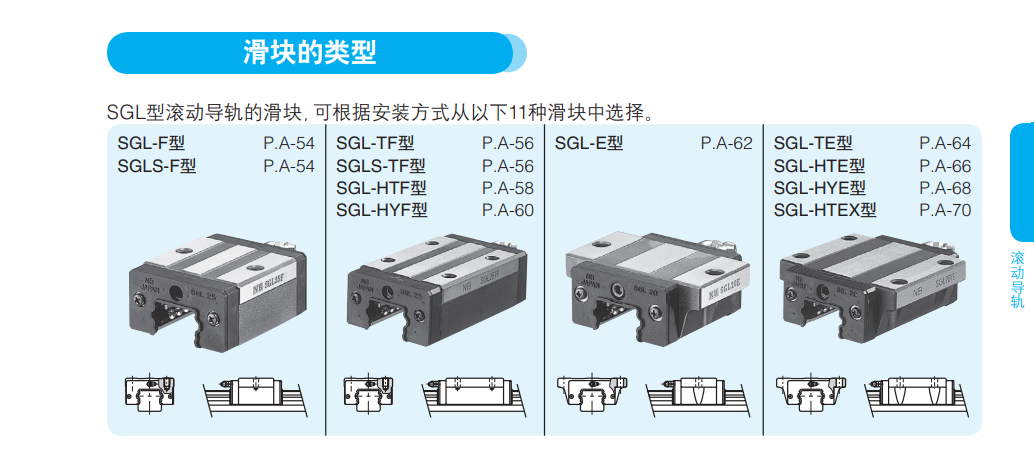

NB滚动导轨SGL型是钢球在4线路轨道槽内进行滚动的直线运动轴承。尽管形状小

型，但由于具有高负载容量,可支持广泛用途。

结构与特征

NB滚动导轨SGL型是由具有经过精密研磨加工的4线路轨道槽的轨道和滑块构成,滑块进而又是由本

体、钢球、保持器、回路盖构成。

高负载容量及长寿命

因使用大径钢球，并且,轨道面加工成近似钢球半

径的R形状,故而钢球接触面积大，实现高负载容

量及长寿命。

低摩擦

因采用4线路2点接触结构,故而即便施加予压提

高刚性,也可以低摩擦实现稳定运行。

四个方向的负载能力相同

钢球沿45度角方向均匀配置,使上下、左右四个方

向都具有相同的负载能力。

纤维纸板

滑块本体内部可组入含润滑脂纤维纸板，向传送

槽内适量供给润滑脂,从而可以大幅延长注油间

隔。(参照P.A-16)

吸收安装误差

钢球配置充分考虑到了提高自动调心性能，可以吸

收安装误差。

耐腐蚀规格

大幅提高了耐腐蚀性能的不锈钢规格(SGLS型)

和实施了低温黑铬处理的LB规格已被标准化，最

适合用于无尘室等环境下。

防尘

侧面密封环已被作为标准化装载。进而，为了提

高防尘效果,还备有底面密封环、双面密封环、刮

刀、防尘罩及专用盖等。

反向密封环

通过装载NB反向密封环,可以抑制润滑脂的浪费，

实现长期免维护。(参照P.A-17)
