产品名称:	ACE重型工业缓冲器CA2 至 CA4 A1 1/2 至 A3
能耗:	3,600 Nm/行程至 126,500 Nm/行程
行程:	50 mm 至 406 mm
瞬间冲击速度:	0.3 m/s 至 5 m/s。根据要求可以有不同的速度。
允许的温度范围:	-12 °C 至 +66 °C。根据要求可以有不同的温度范围。
安装位置:	任意

产品描述

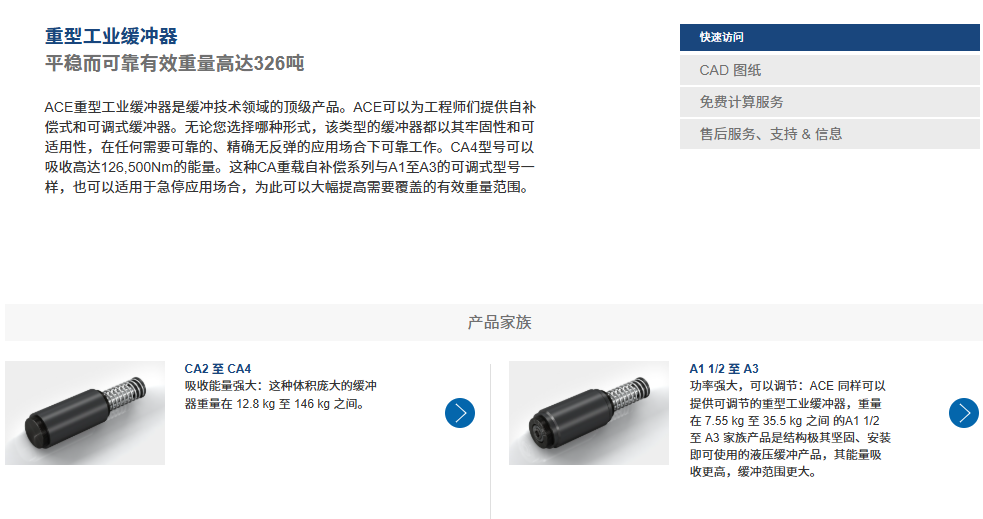

重型工业缓冲器CA2 至CA4

重载荷的缓冲减速

自动调节

能耗 3,600 Nm/行程至126,500 Nm/行程

行程 50 mm 至406 mm

吸收能量强大:这种体积庞大的缓冲器重量在12.8 kg至146kg之间。它们进一

步丰富了 ACE 自补偿式缓冲器的产品系列。所有CA2 至CA4的家族产品都是

为了取得稳定缓冲和卸除大能量的用途而设计。

针对每种应用，借助ACE 选型计算软件可以为客户设计合适的缓冲器，以避免

错误的选型和设置所带来的碰撞危险。CA型号吸收的能量可以高达126,500

Nm，有效载荷 700kg 至326,000 kg 之间。客户可以受益于其极高的缓冲稳定

性、高能量吸收和宽广的缓冲范围。

这种自补偿式缓冲器主要应用于重型的机械工程场合，比如提升桥梁和钢结构、

船闸设备的减震等。

重型工业缓冲器A1 1/2 至 A3

重载荷的缓冲减速，可以无级调节

可调节

能耗 2,350 Nm/行程至44,000 Nm/行程

行程 50 mm 至305 mm

功率强大，可以调节:ACE 同样可以提供可调节的重型工业缓冲器，重量在

7.55 kg至35.5 kg之间的A1 1/2 至A3 家族产品是结构极其坚固、安装即可使

用的液压缓冲产品，其能量吸收更高，缓冲范围更大。

该类缓冲器应用十分灵活，可以通过底座上的内六角螺栓调节缓冲器，从而可以

完美地匹配变化的应用参数。A型产品涵盖 195 kg 至204,000 kg的有效载荷范

围，可以吸收高达44.000 Nm 的能量。

这种可调节的重型工业缓冲器，是那些应用数据没能精确确定场合的首选。

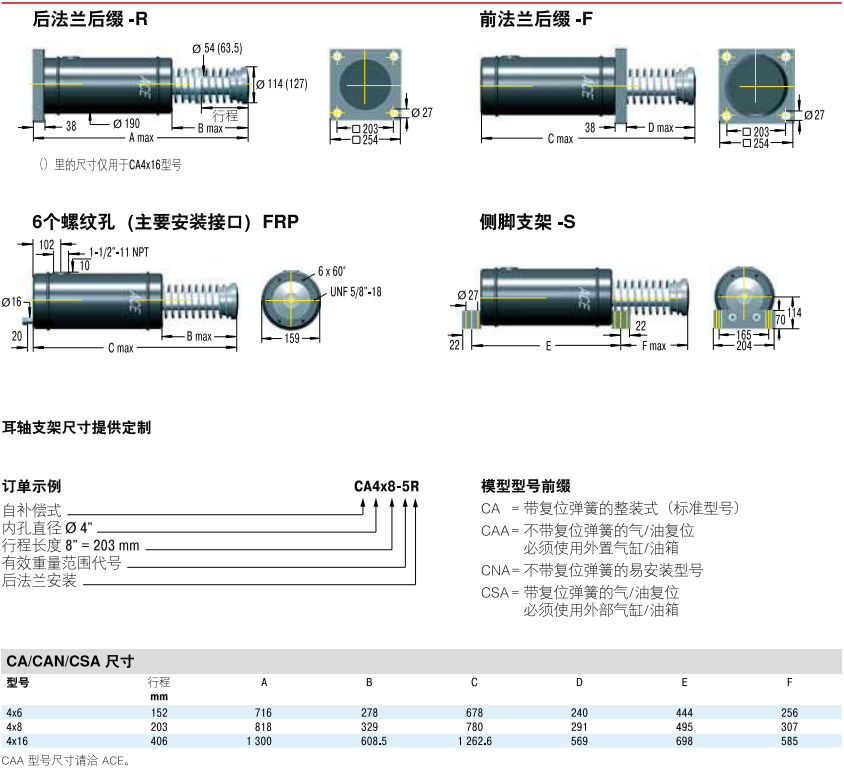

CA2 至CA4	CA2	型号能耗Nm/?? 能耗Nm/h 最低有效重量值kg 最高有效重量值kg CA2X2-1 3,600 1,100,000 700 2,200 CA2X2-2 3,600 1,100,000 1,800 5,400 CA2X2-3 3,600 1,100,000 4,500 13,600 CA2X2-4 3,600 1,100,000 11,300 34,000 CA2X4-1 7,200 1,350,000 1,400 4,400 CA2X4-2 7,200 1,350,000 3,600 11,000 CA2X4-3 7,200 1,350,000 9,100 27,200 CA2X4-4 7,200 1,350,000 22,600 68,000 CA2X6-1 10,800 1,600,000 2,200 6,500 CA2X6-2 10,800 1,600,000 5,400 16,300 CA2X6-3 10,800 1,600,000 13,600 40,800 CA2X6-4 10,800 1,600,000 34,000 102,000 CA2X8-1 14,500 1,900,000 2,900 8,700 CA2X8-2 14,500 1,900,000 7,200 21,700 CA2X8-3 14,500 1,900,000 18,100 54,400 CA2X8-4 14,500 1,900,000 45,300 136,000 CA2X10-1 18,000 2,200,000 3,600 11,000 CA2X10-2 18,000 2,200,000 9,100 27,200 CA2X10-3 18,000 2,200,000 22,600 68,000 CA2X10-4 18,000 2,200,000 56,600 170,000
	CA3	型号能耗Nm/?? 能耗Nm/h 最低有效重量值kg 最高有效重量值kg CA3X5-1 14,125 2,260,000 2,900 8,700 CA3X5-2 14,125 2,260,000 7,250 21,700 CA3X5-3 14,125 2,260,000 18,100 54,350 CA3X5-4 14,125 2,260,000 45,300 135,900 CA3X8-1 22,600 3,600,000 4,650 13,900 CA3X8-2 22,600 3,600,000 11,600 34,800 CA3X8-3 22,600 3,600,000 29,000 87,000 CA3X8-4 22,600 3,600,000 72,500 217,000 CA3X12-1 33,900 5,400,000 6,950 20,900 CA3X12-2 33,900 5,400,000 17,400 52,200 CA3X12-3 33,900 5,400,000 43,500 130,450 CA3X12-4 33,900 5,400,000 108,700 326,000
	CA4	型号能耗Nm/?? 能耗Nm/h 最低有效重量值kg 最高有效重量值kg CA4X6-3 47,500 3,000,000 3,500 8,600 CA4X6-5 47,500 3,000,000 8,600 18,600 CA4X6-7 47,500 3,000,000 18,600 42,700 CA4X8-3 63,300 3,400,000 5,000 11,400 CA4X8-5 63,300 3,400,000 11,400 25,000 CA4X8-7 63,300 3,400,000 25,000 57,000 CA4X16-3 126,500 5,600,000 10,000 23,000 CA4X16-5 126,500 5,600,000 23,000 50,000 CA4X16-7 126,500 5,600,000 50,000 115,000

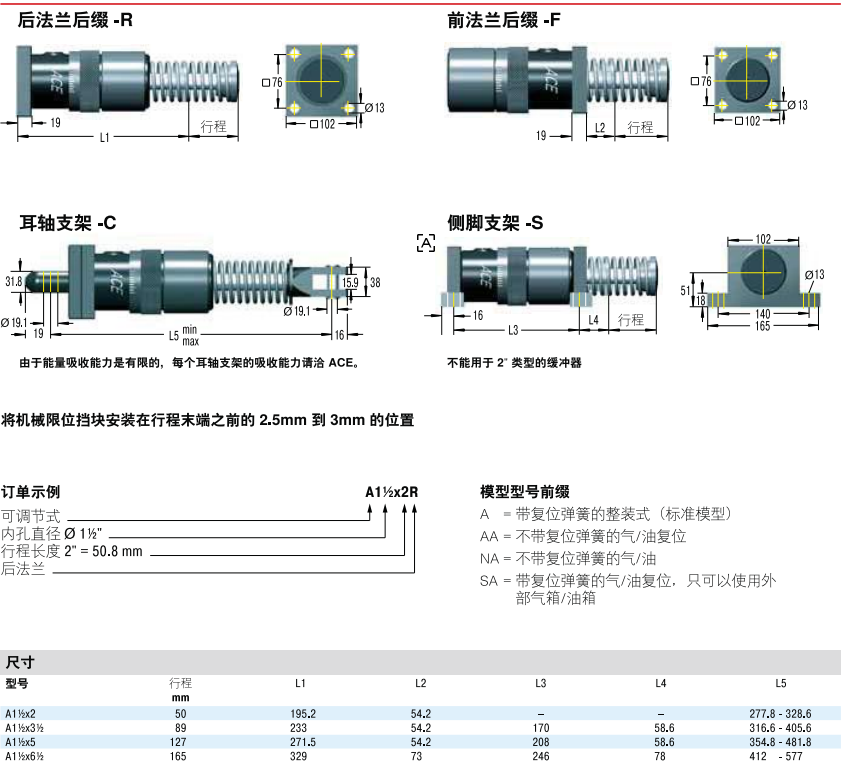

A1 1/2 至 A3	A1 1/2	型号能耗Nm/?? 能耗Nm/h 最低有效重量值kg 最高有效重量值kg A11/2X2 2,350 362,000 195 32,000 A11/2X31/2 4,150 633,000 218 36,000 A11/2X5 5,900 904,000 227 41,000 A11/2X61/2 7,700 1,180,000 308 45,000
	A2	型号能耗Nm/?? 能耗Nm/h 最低有效重量值kg 最高有效重量值kg A2X2 3,600 1,100,000 250 77,000 A2X4 9,000 1,350,000 250 82,000 A2X6 13,500 1,600,000 260 86,000 A2X8 19,200 1,900,000 260 90,000 A2X10 23,700 2,200,000 320 113,000
	A3	型号能耗Nm/?? 能耗Nm/h 最低有效重量值kg 最高有效重量值kg A3X5 15,800 2,260,000 480 154,000 A3X8 15,800 3,600,000 540 181,500 A3X12 44,000 5,400,000 610 204,000
