产品

产品名称:	ACE工业缓冲器MC33-V4A 至MC64-V4A
能耗:	1,870 Nm/行程至 3,730 Nm/行程
行程:	48.6 mm 至 150 mm
瞬间冲击速度:	MA：0.15 m/s 至 5 m/s。ML：0.02 m/s 至 0.46 m/s。根据要求可以有不同的速度。
允许的温度范围:	-12 °C 至 +66 °C。根据要求可以有不同的温度范围。
安装位置:	任意
材料:	外壳, 导向轴承, 附件, 圆形螺母: V4A (1.4404, AISI 316L); 活塞杆: 硬镀铬钢; 冲击头: V4A (1.4404, AISI 316L)，配备聚氨酯嵌件; 复位弹簧: 不锈钢
减震介质:	符合 NSF-H1 许可的专用液压油
提示:	当使用特殊的PP尼龙冲击头时，可以降低噪音3到7分贝。在仅供紧急使用和连续使用（带额外冷却系统）的应用情况下，有时可能会超过公布的最大额定能量值，这时请咨询ACE。
安全信息:	周围区域的外部物质可能会侵蚀密封件，从而导致减短使用寿命。请联系ACE取得适当的解决方案。由于散热的需要，请不要给缓冲器涂油漆。
询问需求:	可以提供特殊油，镀镍，提高防腐蚀，安装于气缸内或其他特殊选项。

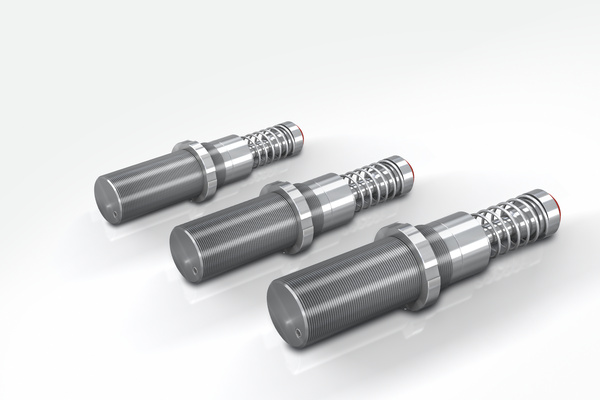

工业缓冲器

MC33-V4A 至MC64-V4A

具备最佳防腐蚀效果

自动调节、不锈钢

能耗 170 Nm/行程至3,730 Nm/行程

行程 23.1 mm 至99.4 mm

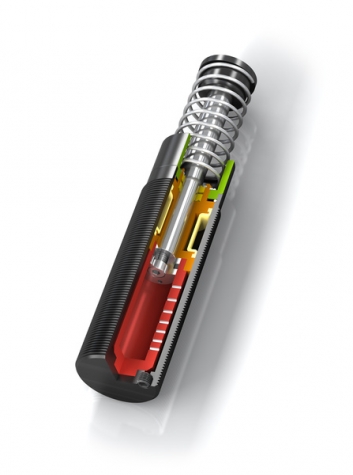

采用不锈钢材质的最现代化缓冲器技术:久经考验的MAGNUM 系列MC33 至

MC64 类型自补偿式缓冲器，可以提供不锈钢(材料1.4404)材质的所有部件。

如果应用于食品加工行业，其在出厂时可以填充食品级(NSF-H1)的专用液压

油。

与标准系列产品一样，不锈钢材质的MAGNUM 系列产品结构坚固，采用最新的

密封技术，其紧凑的结构吸收能量巨大，集成有限位挡块和缓冲范围广。它们可

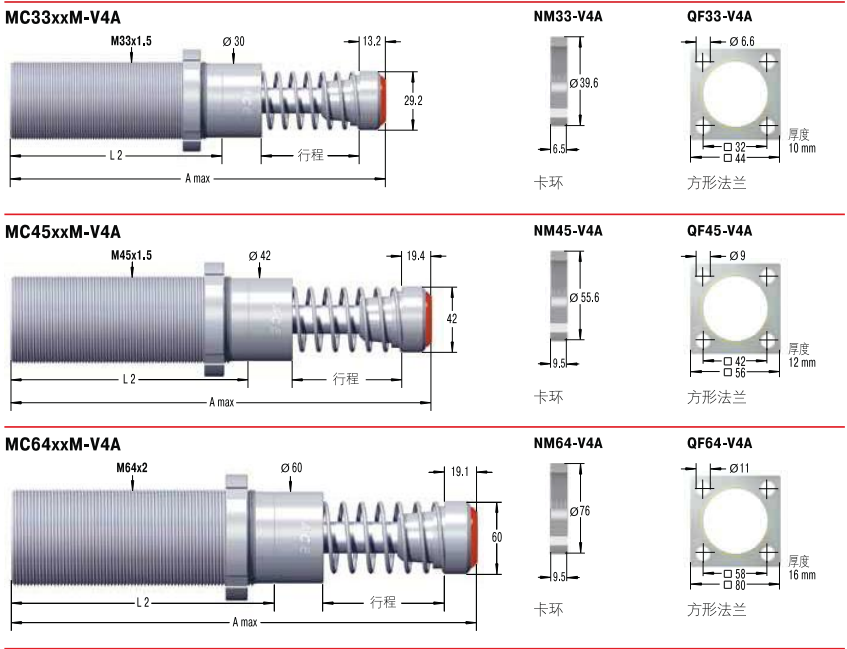

以配备 PU 冲击头，可以在高达100mm缓冲行程下提供M33x1.5至M64x2 的

螺纹尺寸。

这种不锈钢自补偿式缓冲器主要应用于食品、医药、电子和海上平台设备，在其

他领域也有诸多应用。

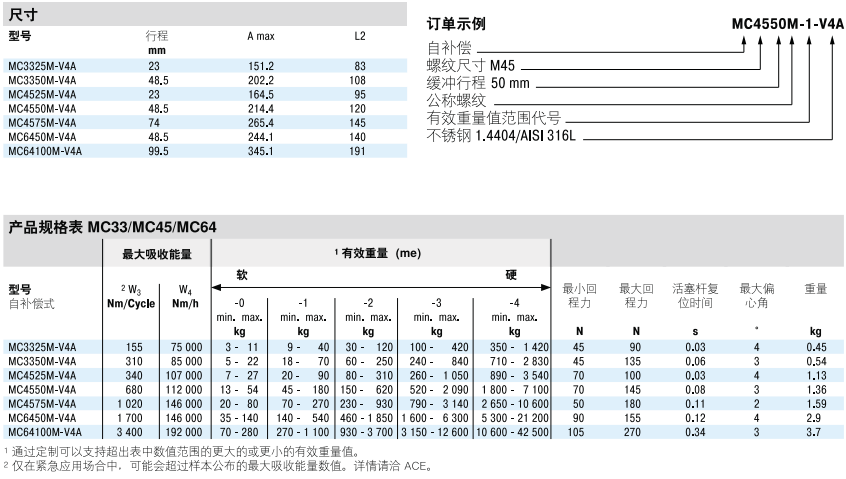

	型号	能耗Nm/??	能耗Nm/h	最低有效重量值kg	最高有效重量值kg
MC33M-V4A	MC3325M-0-V4A 170 75,000 3 11 MC3325M-1-V4A 170 75,000 9 40 MC3325M-2-V4A 170 75,000 30 120 MC3325M-3-V4A 170 75,000 100 420 MC3325M-4-V4A 170 75,000 350 1,420 MC3350M-0-V4A 330 85,000 5 22 MC3350M-1-V4A 330 85,000 18 70 MC3350M-2-V4A 330 85,000 60 250 MC3350M-3-V4A 330 85,000 240 840 MC3350M-4-V4A 330 85,000 710 2,830
MC45M-V4A	MC4525M-0-V4A 370 107,000 7 27 MC4525M-1-V4A 370 107,000 20 90 MC4525M-2-V4A 370 107,000 80 310 MC4525M-3-V4A 370 107,000 260 1,050 MC4525M-4-V4A 370 107,000 890 3,540 MC4550M-0-V4A 740 112,000 13 54 MC4550M-1-V4A 740 112,000 45 180 MC4550M-2-V4A 740 112,000 150 620 MC4550M-3-V4A 740 112,000 520 2,090 MC4550M-4-V4A 740 112,000 1,800 7,100 MC4575M-0-V4A 1,130 146,000 20 80 MC4575M-1-V4A 1,130 146,000 70 270 MC4575M-2-V4A 1,130 146,000 230 930 MC4575M-3-V4A 1,130 146,000 790 3,140 MC4575M-4-V4A 1,130 146,000 2,650 10,600
MC65M-V4A	MC6450M-0-V4A 1,870 146,000 35 140 MC6450M-1-V4A 1,870 146,000 140 540 MC6450M-2-V4A 1,870 146,000 460 1,850 MC6450M-3-V4A 1,870 146,000 1,600 6,300 MC6450M-4-V4A 1,870 146,000 5,300 21,200 MC64100M-0-V4A 3,730 192,000 70 280 MC64100M-1-V4A 3,730 192,000 270 1,100 MC64100M-2-V4A 3,730 192,000 930 3,700 MC64100M-3-V4A 3,730 192,000 3,150 12,600 MC64100M-4-V4A 3,730 192,000 10,600 42,500
