Meusburger（模斯堡）作为全球领先的模具标准件制造商，其产品广泛应用于注塑模具制造领域。针对温度调节系统中的关键组件，

美式接头系统 **E 2300** 是一款高效、

可靠的连接解决方案。以下从设计特点、技术参数、应用场景及优势等方面进行详细介绍：

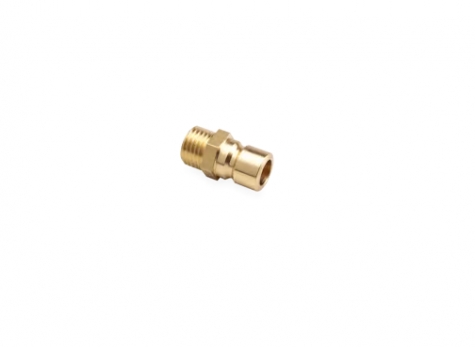

1.产品概述

E 2300 属于Meusburger美式快换接头系统，专为模具温度调节系统（如冷却水路或加热管路）设计，用于快速连接和断开管道

，确保冷却液或热媒的高效流通。

其核心功能是提升模具温度控制的稳定性和维护效率。

2. 核心设计特点

-快速连接结构

  采用美式快插设计，无需工具即可完成安装或拆卸，显著缩短模具装配和维护时间。

密封性能优异

  内置高质量密封圈（常见材质如氟橡胶FKM或丁腈橡胶NBR），耐高温（可达150°C以上）和抗化学腐蚀，防止冷却液泄漏。

模块化兼容性

  兼容美式标准管路（如1/8" NPT螺纹接口），可与Meusburger其他温度控制组件（如水嘴、分流器等）无缝配合。

耐用材质

  主体通常采用不锈钢或镀镍黄铜，抗腐蚀、耐高压（工作压力可达10 bar以上），适合长期恶劣工况。

防错设计

  部分型号配备颜色编码或标识，便于区分进出水口，减少安装错误。

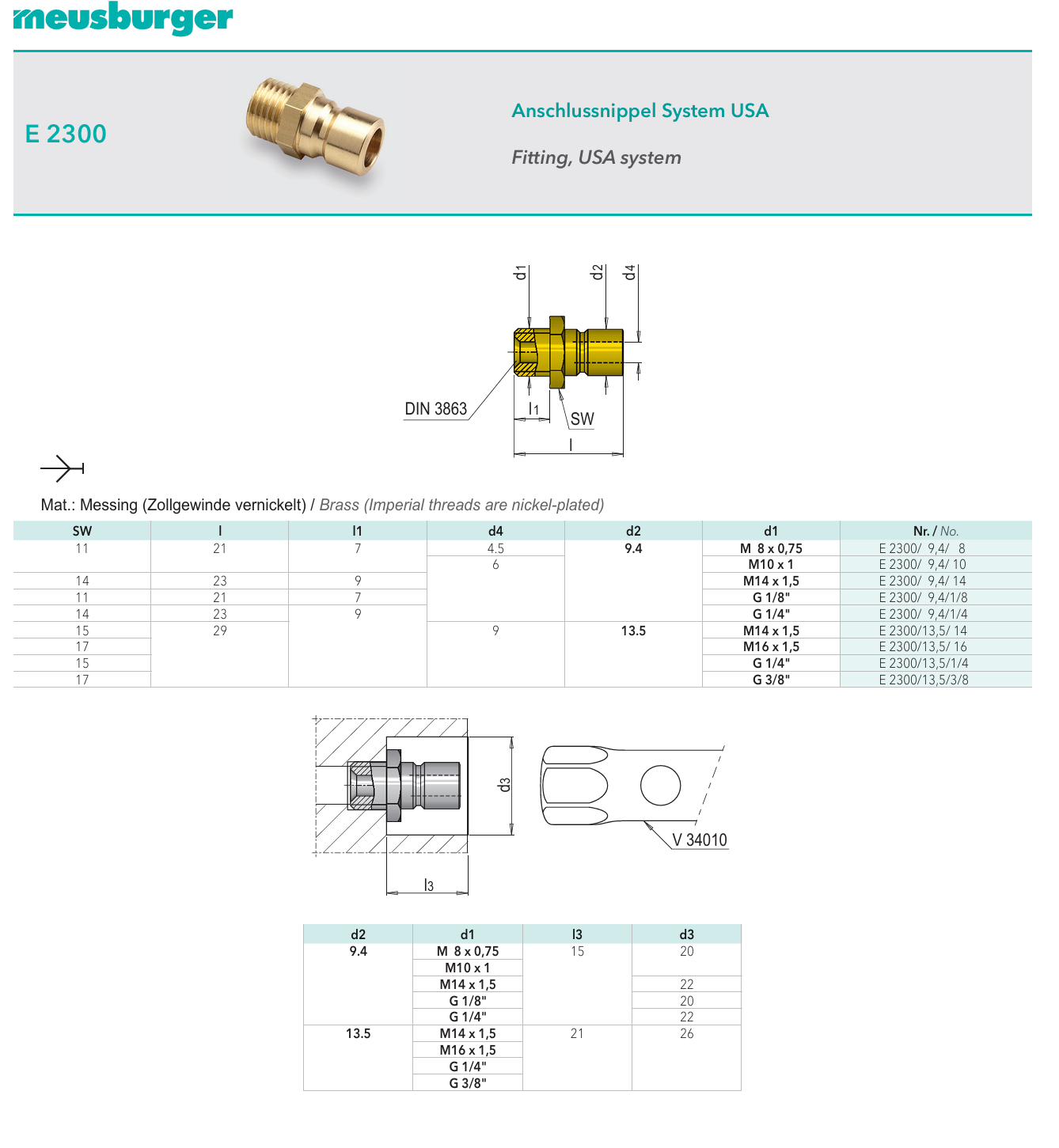

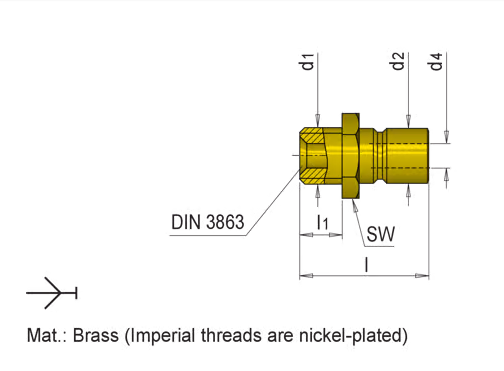

3.技术参数

| 参数项          | 典型数值/描述                  |

|-----------------|------------------------------|

| 接口类型        | 1/8" NPT（美标锥管螺纹）       |

| 适用管径        | 匹配外径4mm/6mm等标准管路      |

| 工作温度范围    | -20°C 至 +150°C              |

| 最大压力        | 10 bar（约145 psi）           |

| 密封材质        | FKM（氟橡胶）或NBR（丁腈橡胶） |

| 主体材质        | 不锈钢/镀镍黄铜               |

| 认证标准        | ISO 9001等国际质量管理体系     |

4. 应用场景

注塑模具冷却系统：用于连接模具内的冷却水路，确保均匀散热，减少产品变形。

加热管路连接：在需要模温控制的场景（如高光注塑）中传输热油或蒸汽。

多腔模具系统：通过快速接头实现分路控制，优化温度分布。

维护频繁的产线：快速拆卸特性适合需要频繁换模或清洁的场合。

5. 优势对比（美式 vs. 欧式接头）

| 特性                | 美式接头E 2300              | 欧式接头（如DIN标准）       |

|---------------------|----------------------------|---------------------------|

| 安装速度        | 快插式，无需工具            | 通常需螺纹拧紧            |

| 密封方式        | 弹性密封圈                  | 金属锥面密封              |

| 兼容性          | 北美/亚洲市场主流           | 欧洲市场主流              |

| 维护便利性      | 易拆卸，适合频繁维护        | 拆卸稍复杂                |

| 耐压能力        | 中等（10 bar）              | 更高（部分达20 bar以上）   |

6. 选型与安装建议

选型要点：

  - 确认管路尺寸（如外径4mm或6mm）和螺纹标准（NPT）。

  - 根据介质温度选择密封圈材质（高温工况优选FKM）。

- 安装注意事项：

  - 确保接口清洁，避免杂质损坏密封圈。

  - 插入管路时听到“咔嗒”声表示锁定到位。

  - 定期检查密封圈磨损情况，建议每6-12个月更换。

7. 典型行业应用

汽车零部件：大型保险杠、内饰件模具的快速冷却。

电子精密件：连接器、芯片封装模具的温度精准控制。

医疗包装：薄壁容器注塑的高效热管理。

8. 总结

Meusburger E 2300美式接头系统凭借其快速连接、可靠密封和模块化设计，成为注塑模具温度调节系统的理想选择。

尤其适用于注重效率与维护便利性的生产环境，能显著提升模具性能和生命周期。
