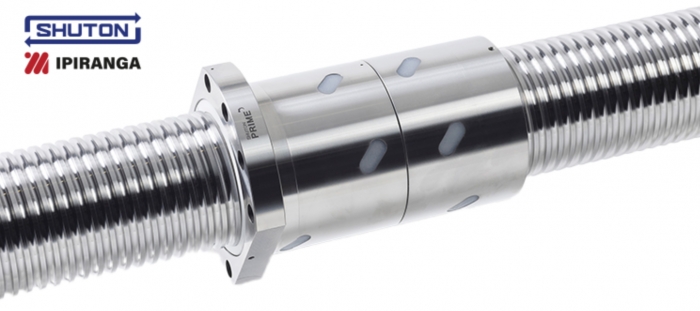

XL Xtrem Load

XL Xtrem Load系列高载荷滚珠丝杠专为重型应用而设计，尤其适用于注塑成型、能源、升降系统和压力机等领域的高载荷执行器。该系列滚珠丝杠非常重视定制设

计，以优化高负载能力、动态性能和效率。

IML/HDL/PKL

滚珠丝杠

IML/HDL/PKL系列滚珠丝杠是高动态、高负荷滚珠丝杠，适用于注塑机、压力机和其他由电动伺服驱动器驱动的重型应用，可满足极端工况要

主要特点:

.耐用性和可靠性高，效果一流。

·非常平稳的旋转确保了均匀的钢球循环，避免了钢球之间的碰撞，噪音极低，可使用更高的进给速度值，因此DN值最高可达170.000。

·特别是高动态和静态负载能力，以及高最大允许负载值。

·精度等级和轴向间隙:

·H0.020 mm或更小。

·0.040毫米或更小。

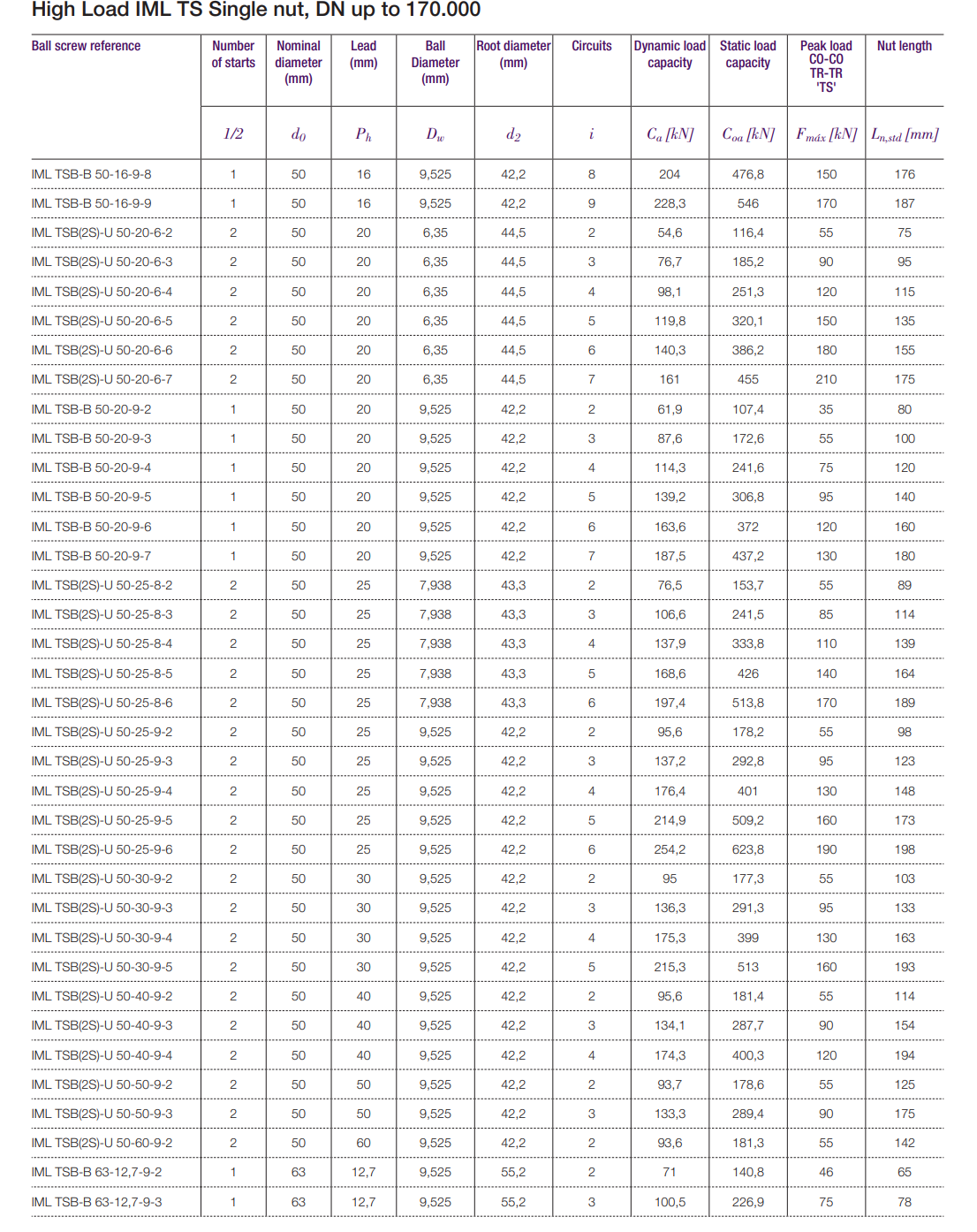

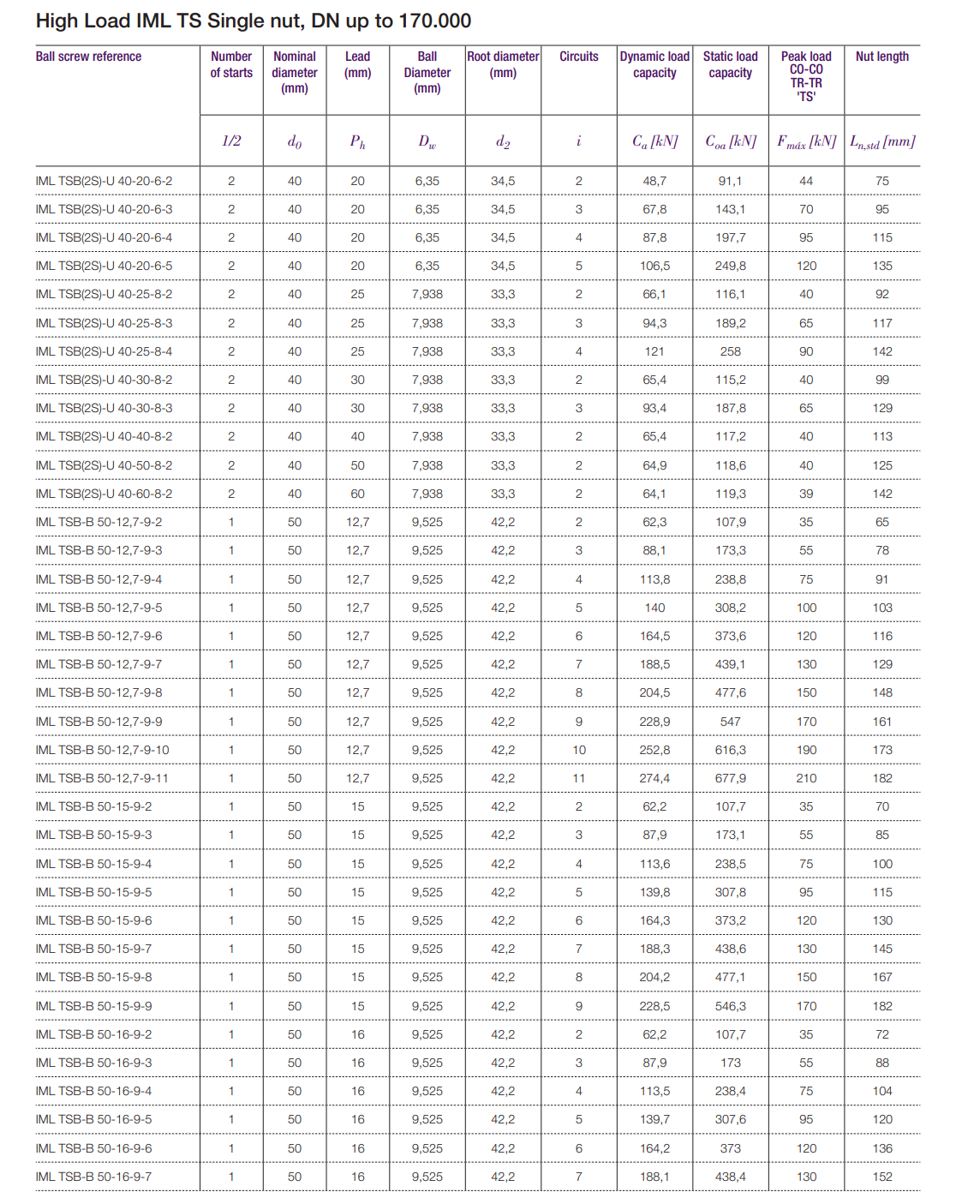

IML高负荷技术

·专为DN达170.000的高负荷和高速应用而设计。

●它适用于高负载、高平均力,以及中高速和高平均速度的情况。

·IML技术可控制工作温度。

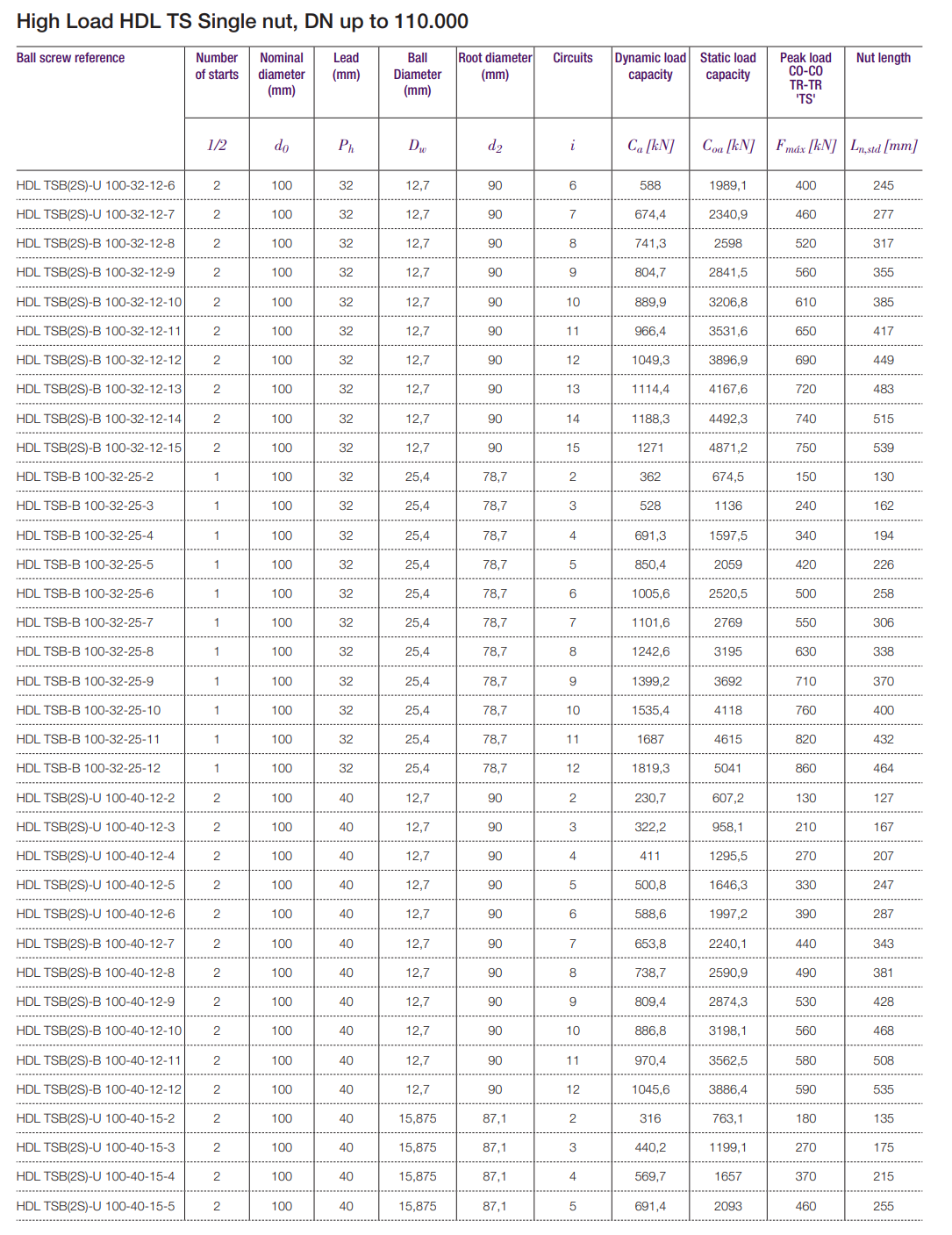

HDL高负载技术

·它专为DN高达110.000的超高负载和中速应用而设计。

·当存在高负载，导致高平均力，同时存在低速度，导致低平均速度时，会显示此信息。

.它提供了最大的动态、静态负载和刚度。

PKL高负荷技术

·专为高负载和中速应用而设计，DN值最高可达110.000。

·适用于高载荷(平均力大)和低转速(平均转速小)的情况。

研究滚珠丝杠的优化设计:

·高载荷设计类型。

●轴和螺母螺纹的几何形状

滚珠回路分布和位置

●螺纹起始数

高载荷滚珠丝杠的载荷分布

·绑扎方法

·润滑

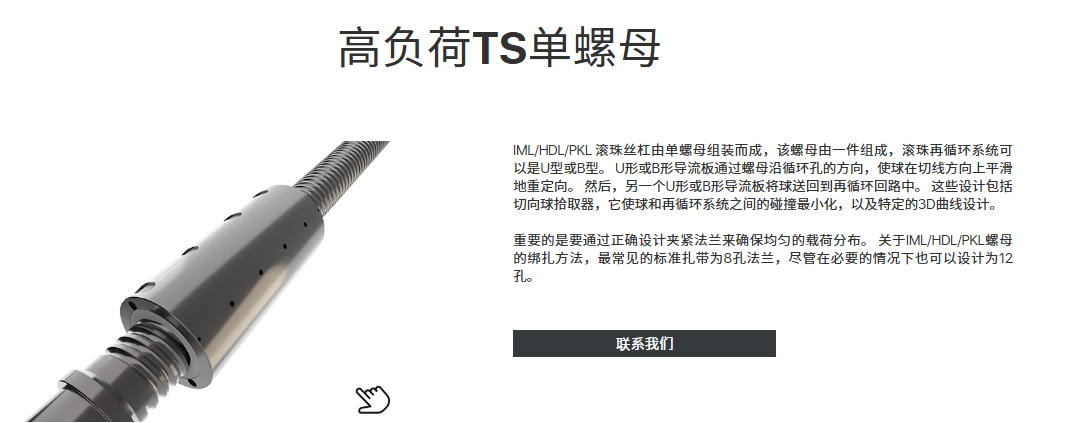

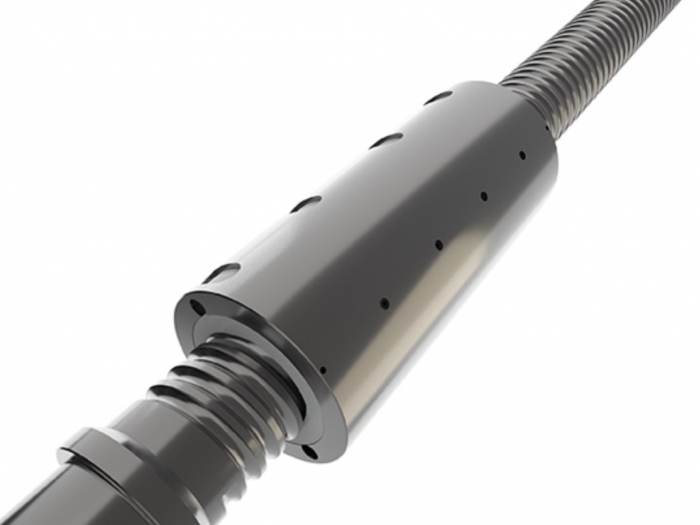

螺母细节:高负荷TS单螺母(带1或2个启动)，通过U型或B型再循环系统实现滚珠再循环。
